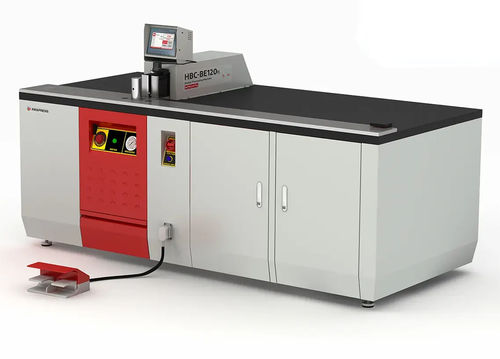

Stromschienen-Bearbeitungszentrum / Falten HBC-BE120

stationärelektrohydraulisch

Produktübersicht
Die HBC-BE120 ist eine für Schaltanlagen- und Schaltgerätekonstrukteure entwickelte Biegemaschine zum Formen von Sammelschienen. Sie ist ausgelegt für Kupfer- und Aluminiumsammelschienen bis 120 × 12 mm. Die Maschine ist ausschließlich auf Formvorgänge ausgerichtet (kein Schneiden oder Stanzen), wodurch die Hydraulik auf reproduzierbare, saubere Biegungen mit minimalen Oberflächenschäden konzentriert ist. Erhältlich in manueller (EH) und automatischer (ES) Ausführung; kompakte Einzelbediener-Aufstellfläche; Industry-4.0-fähig.

Leistungsmerkmale

• Biegt Kupfer- und Aluminiumsammelschienen bis 120 × 12 mm
• 200-bar-Hydrauliksystem, für das Biegen optimiert
• Standard-Formradius (mobile Matrize): 12 mm
• Bodenstehende kompakte Basis für einen Bediener
• Manuell (EH) mit praktischem Längenanschlag; Automatisch (ES) mit programmierbarem Längenanschlag zur Speicherung/Wiederholung von Winkelpositionen
• Drehplatten und hochauflösender Encoder für präzise Winkelmessung und reduzierte Oberflächenrisse

Biegeformen (ein Kopf, fünf Biegearten)

• Torsionsbiege
• Z-Biegung (Stufenbiegen)
• V-Biegung
• Kantenbiegen
• Normales Biegen

Höhepunkte der Maschinenbeschreibung
Die HBC-BE120 leitet den vollen Betriebsdruck von 200 bar ausschließlich auf das Formen (keine gemeinsame Hydraulik mit Schneiden/Stanzer). Angetrieben von einem kompakten 1,7-kW-Motor, 380 VAC, Drehstrom, 50 Hz. Hydraulikkreis mit ISO VG 68 Öl und 30-L-Reservoir für stabile Funktion. Maschinengewicht ≈ 610 kg. Fußpedal zur Steuerung des Hydraulikarms und für den Automatikbetrieb. Schnellwechsel der Werkzeuge reduziert Rüstzeiten.

Prozess & Kapazität (Zusammenfassung)
Funktion: Sammelschienen-Biegen / Formen
Max. Kapazität: 120 × 12 mm
Max. Formradius (Standard mobile Matrize): 12 mm
Material: Kupfer & Aluminium
Positionierung (Anschlag): Manuell (praktisch) / Programmierbar (ES)

Strom & Hydraulik (Zusammenfassung)
Nennspannung: 380 V AC, Drehstrom
Gesamtleistung: 1,7 kW
Frequenz: 50 Hz
Betriebsdruck: 200 bar (Hinweis: FAQ auf Quelle nennt auch 250 bar — bei Bedarf mit Lieferant klären)
Hydrauliköl: ISO VG 68, 30 L Reservoir

Maschine & Betrieb (Zusammenfassung)
Maschinengewicht: ≈ 610 kg
Benötigte Bediener: 1 (Einbediener-Konzept)
Industry 4.0: Ja
Montageart: Bodenstütze
Abmessungen (L×B×H): 246 × 110 × 135 cm

Enthaltene Merkmale / Funktionspunkte

• Schneller Werkzeugwechsel für geringere Rüstzeiten
• Ein/Aus-Schalter
• Hydraulik-Powerpack, dediziert für das Formen
• Fußpedal zur Bewegung des Hydraulikarms und für Automatikbetrieb
• Programmierbarer Längenanschlag beim ES-Modell für reproduzierbare, hands-off Produktion

Technische Merkmale / Spezifikationen

• Modell: HBC-BE120 (EH = manuell; ES = automatisch)
• Funktion: Biegen / Formen von Sammelschienen
• Max. Materialgröße: 120 × 12 mm
• Max. Formradius (Standard mobile Matrize): 12 mm
• Biegearten: Torsion, Z (Stufe), V, Kante, Normal
• Motorleistung: 1,7 kW
• Netzversorgung: 380 VAC, Drehstrom, 50 Hz
• Betriebsdruck: 200 bar (Produktdaten) — FAQ kann 250 bar angeben
• Hydraulikölvolumen: 30 L (ISO VG 68 empfohlen)
• Gewicht: ≈ 610 kg
• Abmessungen: 246 × 110 × 135 cm (L×B×H)
• Bediener: Ein-Bediener-Design
• Anschlag / Positionierung: Praktischer Längenanschlag (EH) / Programmierbarer Anschlag (ES)
• Industry 4.0: Vorbereitet
• Matrizen: 5 optionale Matrizen; Sondermatrizen auf Anfrage
