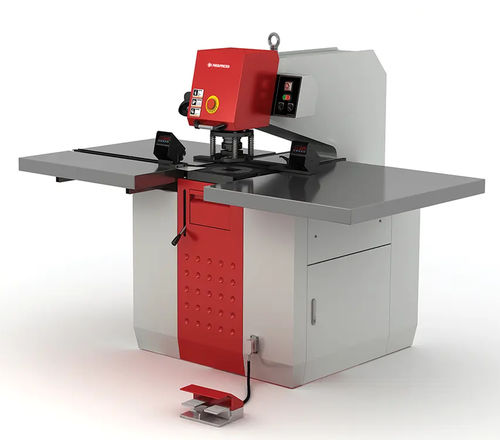

Automatische Stanzmaschine HPM-63S

hydraulischfür BlechStanzen

Einführung
Die PAYAPRESS HPM-63S ist eine automatische Einmann-Stanz- und Ausklinkmaschine für Blech, konzipiert für präzises Stanzen, Eckenausschnitte und Lüftungsöffnungen in Schaltschränken, Bedienpulten, Aufzugsteilen und Gehäusen von Abzugssystemen. Ein doppeltwirkendes Hydrauliksystem mit 16 Tonnen (200 bar) treibt Stempel und Ausklinkungen in Stahl bis 2 mm durch eine Ausladung von 63 cm. Ein massiver Rahmen von ca. 1.200 kg und ein verstellbarer Hub von 70 mm sorgen für stabile, wiederholbare Arbeitszyklen. Laser-Zentrierhilfe und optionale Positionsanzeigen unterstützen schnelles, genaues Positionieren.

Bedienung & Positionierung

• Einfaches, bedienerfreundliches Steuerkonzept für einen Bediener.
• Optionale digitale Linearanzeige für X-/Y-Positionen.
• Manuelle Verriegelung der Y-Achse für Serienbohrungen ohne Neupositionierung des Blechs.
• Jede Achse referenziert einen festen HOME-Punkt (X am rechten Ende; Y am Hubende) über einen Induktivsensor für reproduzierbare Lochlagen.

Werkzeuge und Matrizensystem
Das System verwendet modulare Werkzeugsätze mit austauschbaren Komponenten (Stempel, Matrize, Verbinder, Befestigungsmutter), sodass nur verschlissene Teile ersetzt werden müssen und Werkzeugkosten reduziert werden. Übliche Matrizenarten:

• Rundwerkzeuge — Löcher bis Ø 34 mm für Signallampen, Schrauben ab M4 und Kabeldurchführungen
• Kleine Vierkantwerkzeuge (7×7, 9×9, 15×15 mm) — Ersatz für Schrauben/ Befestiger
• Vierkantwerkzeug 22×22 mm — historischer Standard in Schaltanlagen (auf Anfrage)
• Miniatur-Sicherungswerkzeuge — oft etwas größer ausgelegt wegen Lackschicht
• Schnitt-Vierkantwerkzeug — wirtschaftliche Alternative für parallele Schnitte
• 92×92 mm Amperemeter-Werkzeug — häufig kundenspezifisch
• Prägewalzen (Senkungen) — erzeugen Aufkantungen für Montageabstand oder Verbindung zweier Paneele
• Schloss-Werkzeuge — Siemens-, Koffer- oder Mito-Typ
• Lüftungswerkzeuge — zwei- und dreireihige Varianten, ausgerichtet über Referenzmarken
• Eckausklinkwerkzeuge — einfache Ausklinkung (Standard bis 50 mm), Doppelbiegung und Sonderlösungen

Warum dieses Gerät
Die HPM-63S vereint Stanzen, Ausklinken, Eckenausschnitt und Lüftungsfunktionen in einer kompakten Maschine. Das modulare Matrizensystem, die geringen Werkzeugkosten und die einfache Bedienung machen sie ideal für Paneel- und Schaltschrankfertigung. Bei Bedarf kombinierbar mit einer speziellen Eckumformmaschine.

Zusätzliche Funktionen

• Laser-Zentrierhilfe für genaue Lochpositionierung
• Schnellwechsel-Matrizen zur Reduzierung der Rüstzeiten
• Not-Aus-Schalter zur Sicherheit des Bedieners
• Optionale digitale X/Y-Linearanzeige und manueller Y-Achsen-Lock für Serienstanzen

Technische Daten

• Modell: HPM-63S
• Funktion: Stanzen und Ausklinken von Blech (Einmannbedienung)
• Stanzkraft: 16 Tonnen (doppeltwirkend hydraulisch)
• Betriebsdruck: 200 bar
• Max. Materialstärke: bis 2 mm (Stahl weich, konstruktiv, Edelstahl)
• Ausladung (Gullet): 63 cm
• Stempelhublänge: 70 mm verstellbar
• Rahmengewicht / Stabilität: ca. 1.200 kg
• Nennspannung: 380 V AC
• Gesamtleistung: 3 kW
• Frequenz: 50 Hz
• Hydraulikölvolumen: 30 L
• Max. Matrizenabmessungen: Ø133 mm (rund) — 130 × 110 mm (vierkant)
• Max. Rundlochfähigkeit: bis 34 mm
• Max. Arbeitsbreite / Blechkapazität: 1.200 mm
• Benötigte Bediener: 1
