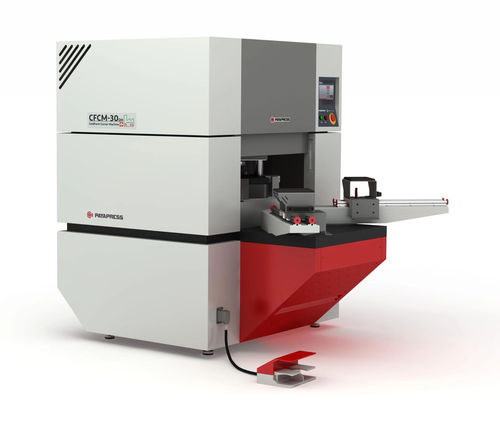

Elektrische Kaltwalzmaschine CFCM-30 series

Übersicht
Die PAYAPRESS CFCM-30 Eckenformmaschine formt Blechkanten kalt in einem Arbeitsgang und ersetzt Schweißen, Schleifen und Polieren. Sie liefert wiederholbare, nahtlose Eckgeometrien für die Serienproduktion, mit wechselbaren Formen für Radien von 6 bis 30 mm und Materialfähigkeit von 0,5 bis 2 mm Stärke.

Hauptmerkmale

• Kaltumformung (schweißfrei) für nahtlose, einheitliche Ecken ohne Nachbearbeitung
• Bearbeitung von Stahl und Edelstahlblech von 0,5 bis 2 mm
• Wechselbare Formen für Formradien 6–30 mm
• Erzeugt eine kontrollierte 2–3 mm-Knickung an Ecken für belastbare Verbindungen
• Erhältlich in manueller (CFCM-30EH) und automatischer (CFCM-30ES) Ausführung
• PLC-Steuerung mit 7" HMI zur Programm- und Produktionsverwaltung
• Industrieller Rahmen 1.200 kg für hohe Reproduzierbarkeit und Dauerbetrieb

Modelle

• CFCM-30EH — manuelle Dickenverstellung
• CFCM-30ES — automatische Dickenanpassung für schnelle Rüstvorgänge

Unterstützte Materialien und Formkapazität

• ST12 (geölt): 0,8–2,0 mm
• ST37 (schwarz): 1,5–2,0 mm
• Edelstahl: 0,8–2,0 mm
• Formradien: 6–30 mm (wechselbare Formen)

Branchen und Anwendungen

• Hersteller von Schaltgehäusetüren
• Hersteller von Verkaufsdisplays und Ladenmobiliar
• Hersteller von Regalen und Schränken
• Hersteller von Server-Racks und Rechenzentrumsgehäusen
• Hersteller von Aufzugskabinen
• Hersteller explosionsgeschützter Paneele für Petrochemie
• Hersteller von HVAC-Kanälen und medizintechnischen Gehäusen

Prozess & Kapazität (Zusammenfassung)
Spezifikation — CFCM-30EH — CFCM-30ES
Änderung der Maschineneinstellungen — Manuell — Automatisch
Stärkenbereich — 0,5–2 mm — 0,5–2 mm
Blechstärke (geölt) ST12 — 0,8–2 mm — 0,8–2 mm
Blechstärke (schwarz) ST37 — 1,5–2 mm — 1,5–2 mm
Blechstärke Edelstahl — 0,8–2 mm — 0,8–2 mm
Formradiusbereich — 6–30 mm — 6–30 mm
Mindeststückgröße — 210 × 210 mm — 210 × 210 mm

Leistung & Hydraulik (Zusammenfassung)
Gesamtleistung — 4,5 kW — 4,5 kW
Maximaler Hydraulikdruck — 200 bar — 200 bar
Motorleistung gesamt — Electrogen 1 × 4 kW — Electrogen 1 × 4 kW
Hydrauliktank Volumen — 50 Liter — 50 Liter
Hydraulikventil — Tork Hydraulics — Duplomatic
Hydraulikpumpe — Arafan — Arafan

Maschine & Betrieb (Zusammenfassung)
Gesamtmaße — 1420 × 1200 × 1850 mm
Gewicht Haupteinheit — 1200 kg
HMI-Größe — 7" (PLC gesteuert)
PLC — Delta
Sensor — Autonics
AC-Schütz — Hyundai (EH) / Schneider (ES)

Technische Daten

• Baureihe/Modell: CFCM-30 (CFCM-30EH manuell; CFCM-30ES automatisch)
• Verfahren: Kaltumformung der Ecken, schweißfrei
• Unterstützte Materialien: ST12 geölt, ST37 schwarz, Edelstahl
• Stärkenbereich: 0,5–2,0 mm (allgemein); ST12 & Edelstahl: 0,8–2,0 mm; ST37: 1,5–2,0 mm
• Formradien: 6–30 mm (wechselbare Formen)
• Mindeststückgröße: 210 × 210 mm
• Gesamtleistung: 4,5 kW; Hauptmotor: Electrogen 1 × 4 kW
• Max. Hydraulikdruck: 200 bar; Hydrauliktank: 50 L
• HMI: 7"; PLC: Delta; Sensoren: Autonics
• Hydraulikkomponenten: Ventile (Tork Hydraulics / Duplomatic), Pumpe Arafan
• Wechselbare Formen: Z-Form, Kantenform, Torsionsform — kundenspezifisch
