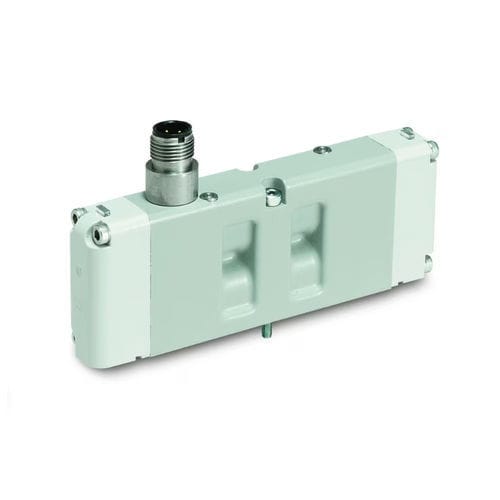

Vorgesteuertes Magnetventil

4/3-Wegefür Gasmit Verteiler

Die Ventile der H-Serie in den ISO-Größen 01 und 02 können als Steck- oder Nicht-Steckausführung konfiguriert und auf einer eigenständigen Grundplatte oder auf einem Mehrfachventilblock montiert werden. Die Größe 02 kann auf einem Ventilblock mit 1/8"-NPT/BSPP-Anschlüssen montiert werden, während die Größe 01 auf einer Einzelbasis oder auf einem Ventilblock mit 1/4"-NPT/BSPP-Anschlüssen an der Unterseite und an den Seiten montiert werden kann. Bei der Ausführung als Steckventil auf einem Ventilblock stehen Optionen wie ein Klemmenblock (nur Größe 01) oder 6"-Anschlussdrähte im Sockel sowie Leiterplatten im Sockel für die Sammelverdrahtung in der linken Endplatte zur Verfügung. Die Optionen für die Sammelverdrahtung umfassen einen 25-poligen D-Sub-Stecker, eine 16-polige Klemmleiste, M23-Stecker mit 12 und 19 Pins, einen 19-poligen Brad-Harrison-Stecker sowie ein Ventiltreibermodul, das die Ventilbank mit einem industriellen Netzwerk verbindet, wie z. B.: IO-Link, Ethernet/IP, Profinet IO, EtherCAT, PowerLink, Modbus/TCP, CC-Link IE, Controlnet, Profibus DP, DeviceNet oder CANopen. Bei Ventilen ohne Steckanschluss kann die Montage auf einem Unterbau oder einem Verteiler erfolgen, wobei die Spulen jedoch direkt mit M12-Kabeln verdrahtet werden. Die Ventile der ISO-Größen 01 und 02 lassen sich vor Ort einfach von interner auf externe Vorsteuerungsversorgung umrüsten, indem die Dichtung zwischen Ventil und Grundplatte gewendet wird. Bei der internen Vorsteuerung wird der Versorgungsdruck am Anschluss Nr. 1 zum Ende des Ventils geleitet, wo der Magnetbetätiger bei Betätigung den Versorgungsdruck durchlässt, der dann auf den Kolben wirkt, um den Schieber zu verschieben. Bei der externen Vorsteuerung bezieht das Ventil seinen „internen“ Druck aus einem „externen Vorsteueranschluss“ anstelle des Anschlusses Nr. 1. Diese Ventile können mit dem industriellen Kommunikationssystem der H-Serie, Turcknet oder dem Moduflex-Feldbus verwendet werden. Merkmale/Vorteile: • Mehrere Durchflussraten an einem Verteilerblock
