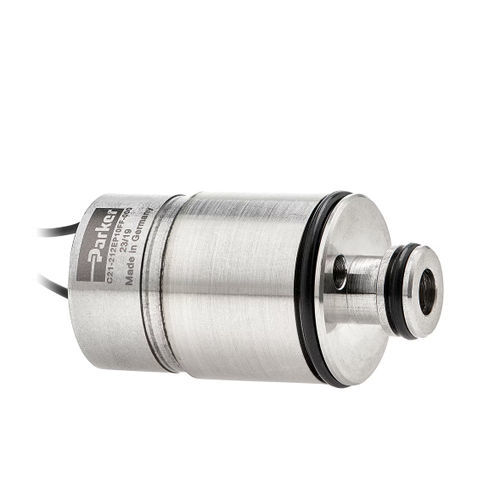

2/3-Wege-Magnetventil C21 series

normal geschlossenfür Gasmit Verteiler

Kurzbeschreibung
Das C21 ist ein 21 mm Patronen-Magnetventil, erhältlich in 2-Wege- und 3-Wege-Konfigurationen, normalerweise geschlossen. Entwickelt für die Gasregelung in Life-Science- und medizinischen Geräten, bietet es schnelle Ansprechzeiten, geringe Leckrate und lange Lebensdauer bei Sammelplattenmontage.

Technische Daten

• Serie / Modell: C21
• Durchmesser: 21 mm
• Konfigurationen: 2-Wege und 3-Wege, normalerweise geschlossen
• Durchfluss: bis zu 140 SLPM
• Max. Betriebsdruck: 145 psi (10 bar)
• Düsengrößen (Zoll / mm): 0.040 / 1.0, 0.080 / 2.0, 0.12 / 3.0, 0.16 / 4.0
• Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
• Nennzyklen: 20 Millionen Zyklen (2-Wege und 3-Wege)
• Ansteuerung: Magnetspule (elektronisch)
• Steuerung: Strom- oder Spannungsansteuerung
• Leistungsaufnahme: typisch 2,5–2,6 W
• Eingangsspannung: 12 VDC oder 24 VDC
• Elektrischer Anschluss: Litzen 3.2"
• Bauweise: Gehäuse und Schaftbasis aus Edelstahl (Serie 300 und 400)
• Dichtungsmaterialien: FKM oder EPDM
• Abmessungen: Höhe 39 mm, Breite 21 mm
• Gewicht: 60 g
• Ansprechzeit: < 10 ms
• Leckrate: < 0.0116 sccm
• Anschluss: Patronendichtung; Montage: Sammelschiene/Manifold
• Fluidtyp: Gase

Anwendungen & Kompatibilität

• Entwickelt für Life-Science- und medizinische Geräte: Kompressionstherapie, Sauerstoffkonzentratoren & -spargeräte, Unterdruck-Wundtherapie
• Sammelschienenmontage für kompakte Systemintegration
• Geeignet für präzise Gasströmungsregelung mit schnellen Ansprechzeiten und hoher Zyklenfestigkeit
• Dichtungsmöglichkeiten (FKM, EPDM) zur Kompatibilität mit verschiedenen medizinischen Gasen
