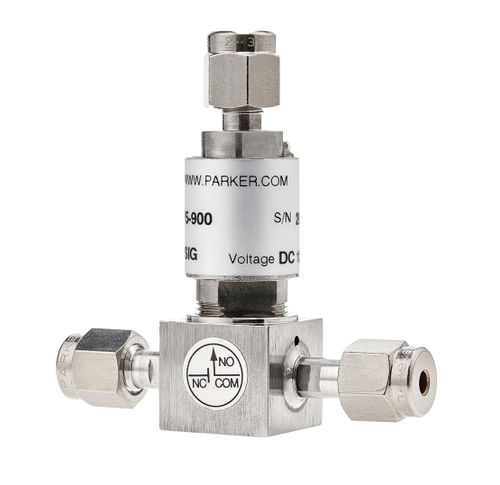

Dosierventil für Gas 99 series

für hohen DurchsatzPräzisionHochpräzision

Kurzbeschreibung
Die Miniaturventile der Serie 99 von Parker bieten schnelle, hochdruckfähige Dosierung und Gasregelung in kompakter Bauweise. Entwickelt für analytische und Prozessanwendungen, vereinen sie schnelle Reaktion, extrem geringe Leckraten und breiten Temperaturbereich für präzise Gaskontrolle.

Technische Daten

• Durchfluss: bis zu 110 SLPM
• Max. Betriebsdruck: 1250 psi (86,2 bar)
• Vakuum- bis Druckbereich: 1x10-5 torr bis Nenndruck
• Düsen/Orifice-Größen: 0,030, 0,060, 0,116 in (0,76, 1,52, 2,95 mm)
• Betriebstemperatur: 40 °F bis 221 °F (4 °C bis 105 °C)
• Funktionen: 2-Wege normalerweise geschlossen (NC) und 3-Wege universal
• Ansprechzeit: < 5 ms Zykluszeit (abhängig von Orifice)
• Leckrate: 1 x 10-8 atm cc/sec He
• Abmessungen L/B/H: 41,7–82,3 mm / 19,1–22,1 mm / 41,7–82,0 mm
• Gewicht: 87,9 g (3,1 oz)

Material & Aufbau

• Gehäusematerial: 316 Edelstahl
• Dichtungsmaterialien: Vespel, silberplattiertes Nickel, FKM
• Orifice-Optionen zur Anpassung von Durchfluss und Regelverhalten

Elektrik & Steuerung

• Ansteuerung: Magnetventil (Solenoid); Betrieb: elektronisch
• Steuerung: Strom- oder Spannungssteuerung
• Leistungsaufnahme: 2,5 W oder 4,2 W
• Eingangsspannung: 12 VDC oder 24 VDC
• Elektrischer Anschluss: 12" Litzen

Anschlüsse & Montage

• Anschlusstyp: A-LOK® Klemmverschraubungen oder weibliche VacuSeal® Anschlüsse
• Anschlussgrößen: 1/16" A-LOK, 1/8" A-LOK, 1/4" (F) VacuSeal
• Befestigung: Montage mit Schraube

Anwendungen

• Für Gase: Kalibrationsgassteuerung für Massenspektrometer, Gaschromatographie (GC), Prozessgasanalyse und Hochdruck-Gaskontrolle
• Geeignet für Labor- und OEM-Integration analytischer Geräte
