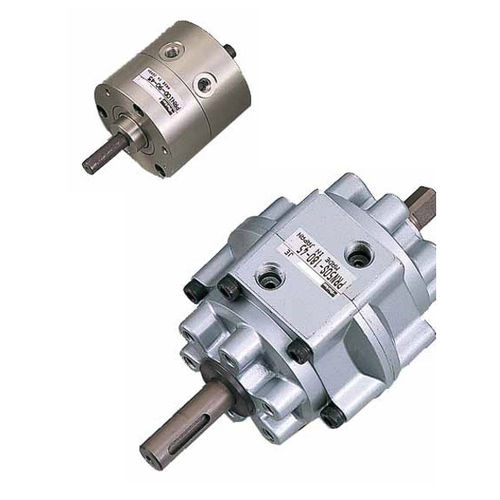

Drehschieberantrieb PRN, PRO series

pneumatischDreheinfachwirkend

Der PRO-PRN-Hi-Rotor-Drehschieberantrieb ist in 9 Baugrößen als Einzel- oder Doppelausführung (mit doppeltem effektivem Drehmoment) erhältlich. Der PRN High Torque bietet Drehwinkel von 90°, 180° und 270°, während der PRO einen einstellbaren Drehwinkel bietet. Produktübersicht PRO-PRN-Drehflügelantriebe sind eine effiziente und einfache Möglichkeit, aus Druckluft ein Drehmoment zu erzeugen. Mit einer Auswahl von 9 pneumatischen Einheiten in Ausführungen mit Einzel- oder Doppellamellen (mit doppeltem effektiven Drehmoment) und einem Betriebstemperaturbereich von -5 °C bis 80 °C (PRN-Bereich -5 °C bis +60 °C). Eine massive Lamellenwelle und ein integrierter Dämpfer werden mit einer einzigartigen Dichtungskonstruktion kombiniert, die Leckagen minimiert und sicherstellt, dass der Schwingbetrieb auch bei niedrigen Drehzahlen und Betriebsdrücken gleichmäßig und stabil verläuft. Die Baureihe bietet die Wahl zwischen zwei Schwingungsreferenzpunkten von 45° und 90° sowie drei Schwingungswinkeln von 90°, 180° und 270°. Drehantriebe mit variablem Schwingwinkel werden mit einem festen Referenzpunktanschlag geliefert. Der Winkelanschlag ist angebracht, aber nicht fixiert. Dieser muss vor dem Einsatz sicher befestigt werden und stellt den Schwingwinkel genau auf den erforderlichen Wert ein. Bei den PRN-Modellen mit hohem Drehmoment ab PRN50 können Geräte für Anwendungen mit hoher Energie durch den Einbau einer optionalen Hydrokissen-Einheit (CRN) unter wesentlich höheren Belastungen betrieben werden. Diese Kissen sollten verwendet werden, wenn die Trägheitsenergie die zulässige Energie des PRN-Drehantriebs überschreitet.
