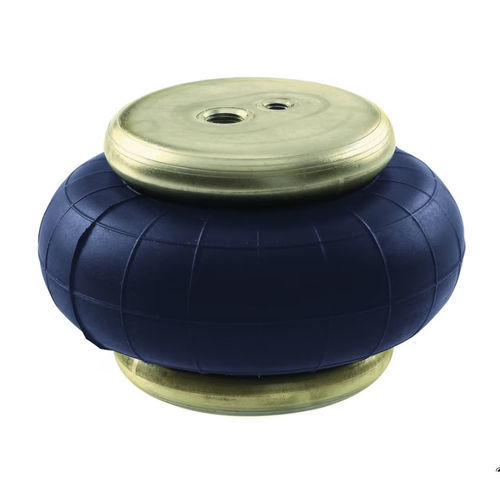

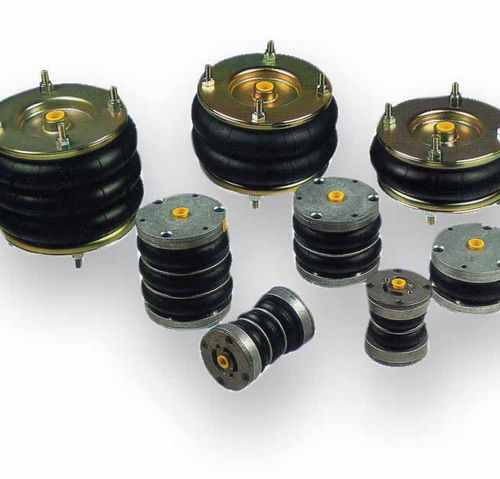

Balgzylinder 9109

pneumatischweicheinfachwirkend

Die Luftbälge der Serien 9109 und SP sind einfachwirkende Stellantriebe mit hoher Schubkraft und einer, zwei oder drei Faltungen. In Bohrungen Ø70 bis Ø660 mm und Hüben von 20 bis 375 mm in Standard- und Hochtemperaturausführungen für Schwingungsdämpferanwendungen. Die einfache Konstruktion ermöglicht eine extrem lange, praktisch wartungsfreie Lebensdauer auch unter schwierigen Bedingungen. Die Luftfederbälge der Serien 9109 und SP sind die ideale Wahl für Anwendungen, die einfachwirkende Stellantriebe mit kurzem Hub und hoher Schubkraft erfordern. Sie enthalten keine sich hin- und herbewegenden Metallteile und bieten daher im Vergleich zu herkömmlichen Pneumatikzylindern einen praktisch reibungsfreien Schub. Aufgrund ihrer flexiblen Konstruktion ist die Montage von Luftbälgen weniger kritisch als bei herkömmlichen Pneumatikzylindern, die normalerweise eine starre Befestigung und Führung erfordern und nur eine Achse innerhalb einer Grenze von 15° zwischen den Flächen aufweisen. Zusätzlich kann die axiale Position der Endplatten um bis zu 10 mm versetzt sein. Wenn Druckluftbälge der Linie des geringsten Widerstandes folgen, ist die axiale Position der Endplatten um bis zu 10 mm versetzt. Dementsprechend muss bei abgewinkelten Anwendungen auf die Montagegeometrie geachtet werden. Im Betrieb wird empfohlen, dass die Einheit nicht "von unten nach oben" stehen oder ihre maximale Höhe erreichen darf, und mechanische Vorrichtungen sollten eingesetzt werden, um dies zu verhindern. Wenn der Druckluftbalg in überraschend kleine Räume passt, ist er besonders nützlich zum Klemmen oder Bewegen von ungünstig geformten oder schweren Lasten und bei Vibrationsanwendungen, d.h. bei Gerätezuführungen mit hoher Frequenz. Der Rückhub wird zum Teil durch die natürliche Federwirkung des Balgs, aber in der Regel durch die Last selbst gewährleistet.
