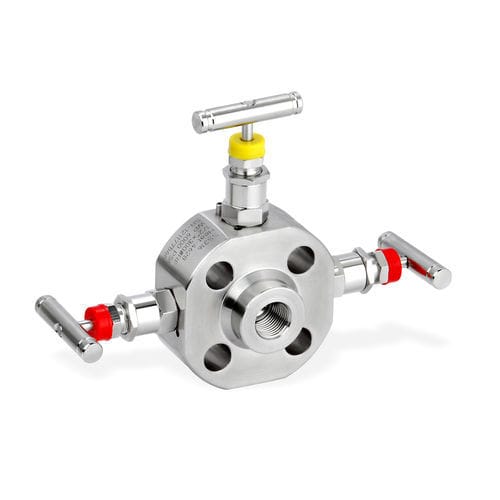

Nadelventil PDBB seriesdouble block and bleedGewindeinnen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Nadel
- Funktion
- double block and bleed
- Körper$
- Gewinde, innen
- Material
- Edelstahl
- Weitere Eigenschaften
- mit Entlüftungsventil
- DN
Min: 6,35 mm
(0,25 in)Max: 25,4 mm
(1 in)- Druck
Min: 1.034 bar
(14.996,9 psi)Max: 1.378 bar
(19.986,2 psi)
Beschreibung
Übersicht
Panam PDBB Double Block & Bleed Ventile aus Edelstahl 316 (SS 316) für Hochdruckanwendungen. Kugel-Nadel-Kugel-Konfiguration bewertet bis 15.000 psi (1034 bar); Nadel-Nadel-Konfiguration bewertet bis 20.000 psi (1378 bar). Verfügbar mit NPT Innengewinde und MP Kegelsitz & Innengewinde Anschlüssen.
Wesentliche Merkmale
Verfügbare Konfigurationen (Tabelle)
Teilenummer | Druck | Konfiguration | Größe | Anschlussart | Entlüftung
PDBB-6-A-SS-1-PK-6-4NF-4NF-LH | 15.000 psi | Kugel-Nadel-Kugel | 1/4" | NPT Innengewinde | 1/4" NPT Innengewinde
PDBB-6-A-SS-1-PK-6-6NF-4NF-LH | 15.000 psi | Kugel-Nadel-Kugel | 3/8" | NPT Innengewinde | 1/4" NPT Innengewinde
PDBB-6-A-SS-1-PK-6-8NF-4NF-LH | 15.000 psi | Kugel-Nadel-Kugel | 1/2" | NPT Innengewinde | 1/4" NPT Innengewinde
PDBB-6-A-SS-1-PK-4-4MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 1/4" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-A-SS-1-PK-4-6MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 3/8" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-A-SS-1-PK-6-9MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 9/16" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-A-SS-1-PK-6-12MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 3/4" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-A-SS-1-PK-6-16MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 1" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-C-SS-1-4MF-4MF | 20.000 psi | Nadel-Nadel | 1/4" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-C-SS-1-6MF-4MF | 20.000 psi | Nadel-Nadel | 3/8" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-C-SS-1-9MF-4MF | 20.000 psi | Nadel-Nadel | 9/16" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
Anmerkungen
11 Konfigurationen verfügbar über zwei Druckstufen und mehrere Ein-/Ausgangsgrößen und Anschlussarten.
Technische Daten
Panam PDBB Double Block & Bleed Ventile aus Edelstahl 316 (SS 316) für Hochdruckanwendungen. Kugel-Nadel-Kugel-Konfiguration bewertet bis 15.000 psi (1034 bar); Nadel-Nadel-Konfiguration bewertet bis 20.000 psi (1378 bar). Verfügbar mit NPT Innengewinde und MP Kegelsitz & Innengewinde Anschlüssen.
Wesentliche Merkmale
- Serie: PDBB Series
- Material: Edelstahl 316 (SS 316)
- Druckwerte: 15.000 psi (1034 bar) und 20.000 psi (1378 bar)
- Konfigurationen: Kugel-Nadel-Kugel; Nadel-Nadel
- Anschlussarten: NPT Innengewinde; MP Kegel & Gewinde Innen
- 11 verfügbare Konfigurationen
Verfügbare Konfigurationen (Tabelle)
Teilenummer | Druck | Konfiguration | Größe | Anschlussart | Entlüftung
PDBB-6-A-SS-1-PK-6-4NF-4NF-LH | 15.000 psi | Kugel-Nadel-Kugel | 1/4" | NPT Innengewinde | 1/4" NPT Innengewinde
PDBB-6-A-SS-1-PK-6-6NF-4NF-LH | 15.000 psi | Kugel-Nadel-Kugel | 3/8" | NPT Innengewinde | 1/4" NPT Innengewinde
PDBB-6-A-SS-1-PK-6-8NF-4NF-LH | 15.000 psi | Kugel-Nadel-Kugel | 1/2" | NPT Innengewinde | 1/4" NPT Innengewinde
PDBB-6-A-SS-1-PK-4-4MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 1/4" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-A-SS-1-PK-4-6MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 3/8" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-A-SS-1-PK-6-9MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 9/16" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-A-SS-1-PK-6-12MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 3/4" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-A-SS-1-PK-6-16MF-4MF-LH | 15.000 psi | Kugel-Nadel-Kugel | 1" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-C-SS-1-4MF-4MF | 20.000 psi | Nadel-Nadel | 1/4" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-C-SS-1-6MF-4MF | 20.000 psi | Nadel-Nadel | 3/8" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
PDBB-6-C-SS-1-9MF-4MF | 20.000 psi | Nadel-Nadel | 9/16" | MP Kegel & Gewinde Innen | 1/4" MP Kegel & Gewinde Innen
Anmerkungen
11 Konfigurationen verfügbar über zwei Druckstufen und mehrere Ein-/Ausgangsgrößen und Anschlussarten.
Technische Daten
- Serie: PDBB Series
- Material: Edelstahl 316 (SS 316)
- Maximale Druckwerte: 15.000 psi (1034 bar) für Kugel-Nadel-Kugel; 20.000 psi (1378 bar) für Nadel-Nadel
- Konfigurationen: Kugel-Nadel-Kugel; Nadel-Nadel
- Verfügbare Ein-/Ausgangsgrößen: 1/4", 3/8", 1/2", 9/16", 3/4", 1"
- Verfügbare Anschlussarten: NPT Innengewinde; MP Kegel & Gewinde Innen
- Entlüftungsanschluss: typischerweise 1/4" (NPT oder MP je nach Modell)
- Anzahl der auf der Seite dokumentierten Konfigurationen: 11
