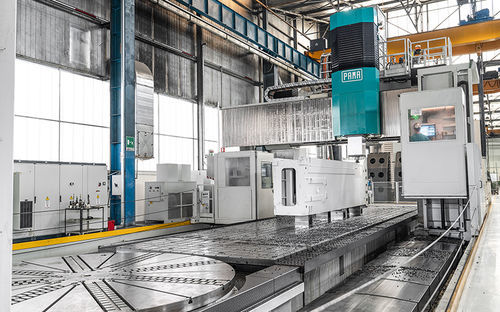

3/4-Achs-Bearbeitungszentrum VERTIRAM GT

vertikalPortalmit mobilem Portal

Übersicht
Die Portal-Vertikal-Bearbeitungszentren VERTIRAM GT von PAMA decken vertikale Bearbeitungsaufgaben von kleinen bis sehr großen Bauteilen ab. Varianten reichen von drehzahlschnellen Spindeln bis zu hochdrehmomentigen, stark gedämpften Ausführungen für Schwerzerspanung. Eine verschiebbare Traverse kann zur Optimierung des Spindelabstands zum Werkstück eingesetzt werden.

Konstruktion und Aufbau
Die Maschinenstrukturen werden mittels FEM optimiert, um Masseverteilung, statische/dynamische Steifigkeit und thermische Symmetrie zu verbessern. Im Mittelpunkt steht der Ram, der im Kopfstück durch hydrostatische Lager geführt wird und eine Echtzeitkompensation thermischer Längenänderungen besitzt, um Präzision direkt an der Quelle von Vibrationen und Belastungen zu erhalten.

Ram-Lösungen (konfigurierbar)

• Ram mit Direktantrieb
• Ram mit Bohreinheit
• Ram mit integriertem C-Achse

Individualisierung und Optionen
PAMA bietet umfangreiche Konfigurationsmöglichkeiten: Fräs- oder Drehtische, verschiedene Werkzeugmagazine, CNC-Aufsatzköpfe und verschiebbare Traverse zur Anpassung an spezifische Bearbeitungsaufgaben.

Steuerungssysteme
Verfügbare CNC-Steuerungen: Siemens, Heidenhain, Fanuc — wählbar nach Produktionsanforderungen.

Technische Angaben (Zusammenfassung)
Horizontaler Abstand (zwischen den Säulen): 3100 mm – 10100 mm
Vertikaler Freiraum unter Ram-Fläche: 2350 mm – 6000 mm
Ram-Hub: 1600 mm – 4000 mm

Arbeitsbereich (ausgewählte Werte)
X-Achse (Portalkran) Beispielhub: 5000 mm (Muster + N x 1000 mm laut Produkttabelle)
Y-Achse (Kopf) Hub: 4100 – 11600 mm
Z-Achse (Ram) Hub: 1500 – 4000 mm
V-Achse (Traverse, Option) Hub: 1100 – 3600 mm

Bodenplatten
Plattenbreite: 2000 – 9000 mm

Drehtisch
Tisch-/Palettendurchmesser: Ø1250 – Ø8000
Tragfähigkeit: bis zu 300000 kg
Drehzahl: bis zu 350 U/min

Kopfstück – Ram mit Direktantrieb (ausgewählte Werte)
Spindelübertragung: Direct Drive
Spindelleistung (S1): 66 – 82 kW
Spindeldrehmoment (S1): 1175 – 2494 Nm
Spindeldrehzahl: 4000 – 6000 U/min

Kopfstück – Ram mit integriertem C-Achse (ausgewählte Werte)
Spindelübertragung: Direct Drive / 4 Bereiche
Spindelleistung (S1): 66 – 103 kW
Spindeldrehmoment (S1): 1175 – 10730 Nm
Spindeldrehzahl: 4000 U/min (typisch)

Kopfstück – Ram mit Bohreinheit (ausgewählte Werte)
Bohrespindeldurchmesser: 130 – 160 mm
W-Achsen-Hub (Bohrespindel): 800 mm
Spindelübertragung: Direct Drive
Spindelleistung (S1): 78 – 82 kW
Spindeldrehmoment (S1): 1743 – 2494 Nm
Spindeldrehzahl: 4000 – 5000 U/min

Merkmale der Linearbewegungen
Schnellfahrt X, Y, Z, W: bis zu 30000 mm/min
Schnellfahrt V-Achse: bis zu 4000 mm/min

Technische Spezifikationen

• Modellbezeichnung: VERTIRAM GT
• Marke: PAMA
• Horizontaler Abstand: 3100 – 10100 mm
• Vertikaler Freiraum unter Ram-Fläche: 2350 – 6000 mm
• Ram-Hub: 1600 – 4000 mm
• X-Achsen-Hub (Portal): Beispiel 5000 mm (+ N x 1000 pattern)
• Y-Achsen-Hub (Kopf): 4100 – 11600 mm
• Z-Achsen-Hub (Ram): 1500 – 4000 mm
• V-Achsen-Hub (Traverse Option): 1100 – 3600 mm
• Plattenbreite: 2000 – 9000 mm
• Drehtischdurchmesser: Ø1250 – Ø8000
• Tragfähigkeit Drehtisch: bis zu 300000 kg
• Drehzahl: bis zu 350 U/min
• Spindelleistung: 66 – 103 kW (je nach Konfiguration)
• Spindeldrehmoment: 1175 – 10730 Nm (je nach Konfiguration)
• Spindeldrehzahlen (typisch): bis zu 6000 U/min
• Bohrespindeldurchmesser (Option): 130 – 160 mm
• Schnellfahrten Linienachsen: bis zu 30000 mm/min (X,Y,Z,W); V bis zu 4000 mm/min
• Verfügbare CNC-Steuerungen: Siemens, Heidenhain, Fanuc
