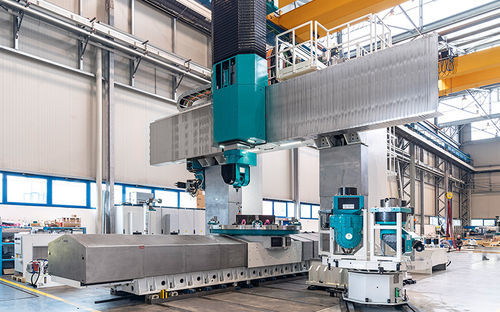

3/4-Achs-Bearbeitungszentrum VERTIRAM TT

vertikalFräsDrehfutter

Übersicht
Die Vertikal-Bearbeitungszentren VERTIRAM TT in den Ausführungen mittel-klein und mittel-groß verbinden die Dynamik der Achsen mit Ausführungen, die auf Steifigkeit und Dämpfung ausgelegt sind, um Maßhaltigkeit für ein breites Spektrum von Werkstücken zu gewährleisten. Varianten stehen für hohe Spindeldrehzahlen oder für maximales Drehmoment bereit.

Baureihe und Vielseitigkeit
Die VERTIRAM TT-Familie deckt Anwendungen für kleine, mittlere und große Bauteile ab, bei denen vertikales Bearbeiten bevorzugt wird. Eine optionale verschiebbare Quertraverse erhöht die Anpassungsfähigkeit, indem sie die Spindelhöhe zum Werkstück hin anpasst.

Konstruktion und Komponenten
Mittel-kleine Modelle verwenden Rollenführungen an den Linearachsen für dynamisches Ansprechverhalten. Mittel-große Modelle nutzen vorgespannten hydrostatischen Führungen zur Verbesserung von Steifigkeit und Schwingungsdämpfung. Der Ram wird in der Kopfstockeinheit durch hydrostatische Lager geführt und verfügt über ein Echtzeit-Kompensationssystem für thermische Längungen. CNC-Aufsteckköpfe sind thermisch stabilisiert durch temperaturkontrollierte Fluidumwälzung. Die Schmierung der kinematischen Einheiten erfolgt über Luft-Öl- oder klimatisierte Ölumlaufsysteme, um hohe Drehzahlen und reproduzierbare Genauigkeit zu gewährleisten.

Ram-Lösungen

• Ram mit Fahrer
• Ram mit Honspindel
• Ram mit integrierter C-Achse

Verfügbare Konfigurationen und Optionen

• große Auswahl an Fräs- oder Drehtischen
• große Auswahl an Werkzeugmagazinen und Magazinen für Werkzeuge/CNC-Aufsteckköpfe
• Steuerungssoftware: Siemens, Heidenhain, Fanuc

Technische Daten (Zusammenfassung)
Horizontale Weite zwischen den Säulen: 2600–5100 mm; vertikaler Freiraum unter der Ram-Fläche: 2350–6000 mm; Ram-Verfahrwege (Z): 1500–4000 mm.

Arbeitsraum
Weite zwischen Säulen | 2600 - 5100 mm
Freiraum unter Ram-Fläche | 2350 - 6000 mm
X-Achsenhub (Tisch) | 5000 - 13000 mm
Y-Achsenhub (Spindelkopf) | 3600 - 6600 mm
Z-Achsenhub (Ram) | 1500 - 4000 mm
V-Achsenhub (Quertraverse - Option) | 1100 - 3600 mm

Frästisch
Tisch- oder Palettengröße | 1500x4000 - 4000x12000 mm
Tragfähigkeit | bis zu 200000 kg

Drehtisch
Tisch- oder Palettengröße | Ø1250 - Ø6000
Tragfähigkeit | bis zu 100000 kg
Drehzahl | bis zu 350 rpm

Spindelstock - Ram (mit Fahrer)
Spindelübertragung | Direct Drive
Spindelleistung (S1) | 66 - 82 kW
Spindeldrehmoment (S1) | 1175 - 2494 Nm
Spindeldrehzahl | 4000 - 6000 rpm

Spindelstock - Ram (mit integrierter C-Achse)
Spindelübertragung | Direct Drive / 4 Bereiche
Spindelleistung (S1) | 66 - 103 kW
Spindeldrehmoment (S1) | 1175 - 10730 Nm
Spindeldrehzahl | 4000 rpm

Spindelstock - Ram (mit Honspindel)
Bohrspindeldurchmesser | 130 - 160 mm
W-Achsen-Hub (Bohrspindel) | 800 mm
Spindelübertragung | Direct Drive
Spindelleistung (S1) | 78 - 82 kW
Spindeldrehmoment (S1) | 1743 - 2494 Nm
Spindeldrehzahl | 4000 - 5000 rpm

Eigenschaften der Linearachsen
Schnellvorschub X,Y,Z,W | bis zu 40000 mm/min
Schnellvorschub V | bis zu 4000 mm/min

Technische Spezifikationen

• Horizontale Weite zwischen Säulen: 2600 - 5100 mm
• Vertikaler Freiraum unter Ram-Fläche: 2350 - 6000 mm
• Ram-Verfahrweg (Z-Achse): 1500 - 4000 mm
• X-Achsen-Hub (Tisch): 5000 - 13000 mm
• Y-Achsen-Hub (Spindelkopf): 3600 - 6600 mm
• V-Achsen-Hub (Quertraverse - Option): 1100 - 3600 mm
• Tisch-/Palettengröße (Fräsen): 1500x4000 - 4000x12000 mm
• Tischdurchmesser (Drehen): Ø1250 - Ø6000
• Tragfähigkeit (Fräsen): bis zu 200000 kg
• Tragfähigkeit (Drehen): bis zu 100000 kg
• Drehzahl beim Drehen: bis zu 350 rpm
• Spindelleistungsbereich: 66 - 103 kW (je nach Konfiguration)
• Spindeldrehmomentbereich: 1175 - 10730 Nm (je nach Konfiguration)
• Spindeldrehzahlbereich: bis zu 6000 rpm (je nach Konfiguration)
• Schnellvorschub Achsen X,Y,Z,W: bis zu 40000 mm/min; V: bis zu 4000 mm/min
• Ram-Lösungen: Ram mit Fahrer; Ram mit Honspindel; Ram mit integrierter C-Achse
