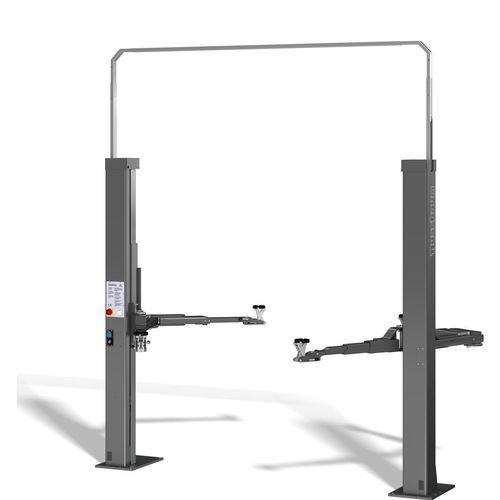

2-Säulen-Hebebühne SMART 2.35 SL OTTO MM

3,5 telektromechanischfür PKW

Kurzbeschreibung Die elektromechanische 2‑Säulen Hebebühne SMART LIFT 2.35 SL OTTO MM mit Spindel, Tragfähigkeit 3500 kg und OTTO MM‑Tragarmsystem verfügt über ein dreifaches Sicherheitssystem. Entwickelt für den täglichen Dauereinsatz in stark ausgelasteten Werkstätten, passt sie auch bei niedrigen Deckenhöhen dank einer minimalen Gesamthöhe von 2892 mm und bietet eine flexible Aufstellbreite. Die Kabelverbindung zwischen den Säulen kann im Boden verlegt oder über eine höhenverstellbare Kabelbrücke oben geführt werden.

Wesentliche Merkmale

• Hubzeit: 46 Sekunden; Senkzeit: 40 Sekunden
• Tragkraft: 3500 kg
• OTTO MM-Tragarme erreichen Aufnahmepunkte vieler Fahrzeuggrößen
• In Breite und Höhe verstellbar; geringer Platzbedarf
• Geeignet für niedrige Raumhöhen mit minimaler Gesamthöhe 2892 mm
• Druckluftanschluss und 220 V Steckdose serienmäßig in der Säule integriert
• Patentierte Nussbaum NT- und HyperFlow®-Technologien serienmäßig
• Jede Einheit wird vor Versand einzeln unter Last geprüft
• CE-Stop vorhanden

Lieferumfang

• Hebebühne mit verstellbarer Kabelbrücke
• Asymmetrische Tragarme: zwei lange mit Doppelgelenk und ein kurzer, doppelt teleskopierbarer Arm
• Mini-Max Tragteller
• Energie-Set: E‑Set (230 V / Druckluft) in der Bediensäule integriert

Bauseitige Anforderungen

• Fundament: 200 mm C20/25 mit normaler Bewehrung
• 12 Dübel BM12-20/80/40 (abhängig vom Fundament, siehe Handbuch)
• Elektroanschluss: 3 Ph, N + PE, 400 V, 50 Hz, 16 A träge
• Luftanschluss für E‑Set (Option)
• Entladebedingungen vor Ort

Tragwerk, Aufbau und Sicherheit Das Spindel-Tragmutter-System besteht aus einer rotierenden Spindel und einer verschleißarmen Hubmutter aus Nylatron®. Eine zweite Sicherheitsmutter unter der Hauptmutter sichert das System zusätzlich. Tragarme sind mittels automatischer Arretierung gesichert. Die Hubmutter ist durch eine optische Verschleißkontrolle prüfbar. Säulen und Tragarme werden geschweißt, gestrahlt und grau pulverbeschichtet für dauerhaften Schutz gegen Schmutz und Witterung.

Technische Daten

• Tragkraft: 3500 kg
• RAL: RAL 7016
• Unterschwenkhöhe: 90 - 185 mm
• Auszug Tragarme vorne: 980 - 600 mm
• Auszug Tragarme hinten: 995 - 1823 mm
• Hubzeit: 46 s
• Senkzeit: 40 s
• Hubhöhe: 2060 mm
• Gesamthöhe: 2892 mm
• Gesamtbreite: 3350 mm
• Lichter Säulenabstand: 2470 - 2766 mm
• CE-Stop: ja
• E-Set: ja
• Elektroanschluss (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
• Absicherung: 16 Amp. träge
• Motorleistung: 2 × 1,5 kW
