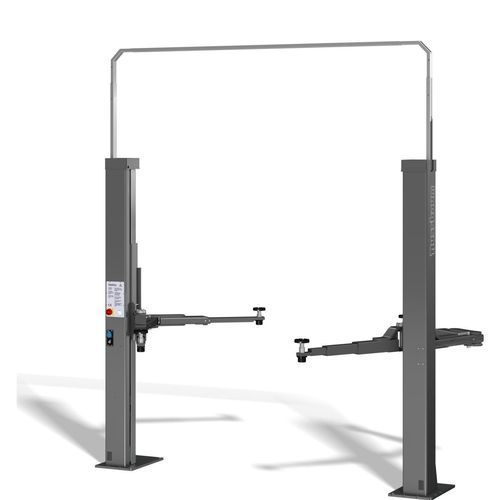

2-Säulen-Hebebühne SMART 2.35 SL OTTO

3,5 telektromechanischfür PKW

SMART LIFT 2.35 SL OTTO

Überblick
Die elektromechanische Zweisäulen-Hebebühne SMART LIFT 2.35 SL OTTO mit Spindelantrieb und OTTO-Tragarme bietet eine Tragfähigkeit von 3500 kg und ein dreifaches Sicherheitssystem. Konzipiert für den täglichen Dauereinsatz in stark frequentierten Fachwerkstätten, zeichnet sie sich durch eine geringe Mindesthöhe und eine flexible Einbaubreite aus. Die Kabelführung zwischen den Säulen kann bodenbündig verlegt oder über eine höhenverstellbare Kabelbrücke oben geführt werden.

Tragarme
Das OTTO-Armset kombiniert einen langen, einfach teleskopierbaren doppelt gelenkigen Arm und einen kurzen doppelt teleskopierbaren Arm, um ein breites Spektrum an Fahrzeuggrößen und Gewichtsklassen abzudecken und Zugang zu tief liegenden Hebepunkten sowie größeren Fahrzeugen (z. B. SUVs) zu ermöglichen.

Hauptmerkmale

• Hubzeit: 46 s; Senkzeit: 40 s
• Tragfähigkeit: 3500 kg
• Breiten- und Höhenverstellbar; geringer Minimalplatzbedarf
• Geeignet für niedrige Raumhöhen (Gesamthöhe min. 2892 mm)
• Druckluftanschluss und 220 V Steckdose serienmäßig in der Säule integriert
• Jede Einheit wird vor Versand einzeln unter Last geprüft
• CE-Stop enthalten; E-Set (230 V / Druckluft) als Option verfügbar
• RAL-Farbe: RAL 7016; Motorleistung: 2 x 1,5 kW

Bedienung und Sicherheit
Das Spindel-Tragmuttersystem besteht aus einer drehenden Spindel und einer verschleißarmen Tragmutter aus Nylatron®. Eine zweite Sicherheitsmutter unter der Tragmutter sorgt für zusätzliche Absicherung. Die Arme sind mit einer automatischen Verriegelung gesichert und die Tragmutter verfügt über eine optisch sichtbare Verschleißkontrolle für den Anwender.

Konstruktion und Oberfläche
Säulen und Tragarme werden in modernen Schweißanlagen gefertigt, gestrahlt und anschliessend mit grauer Pulverbeschichtung (RAL 7016) versehen, um einen dauerhaften Schutz gegen Schmutz und Witterung zu gewährleisten.

Lieferumfang
Hebebühne mit verstellbarer Kabelbrücke, asymmetrische teleskopische OTTO-Arme, 4 im Arm fixierte Drehteller, CE-Stop; Energie-Set optional erhältlich: E-Set (230 V / Druckluft) in der Steuerungssäule.

Installationsanforderungen
Fundament: 200 mm C20/25 mit Standardbewehrung; 12 Dübel (BM12-20/80/40 je nach Fundament, siehe Handbuch). Elektrischer Anschluss: 3 Ph, N + PE, 400 V, 50 Hz, 16 A träge Sicherung. Druckluftanschluss für E-Set-Option. Entlade- und Montagevorbereitungen erforderlich.

Technische Daten
Tragfähigkeit: 3500 kg
Untere Drehhöhe: 115 - 190 mm
Länge Vorderarm: 1160 - 570 mm
Länge Hinterarm: 995 - 1823 mm
Hubzeit: 46 s
Senkzeit: 40 s
Hubhöhe: 1990 mm
Gesamthöhe (min / installiert): 2892 mm
Gesamtbreite: 3350 mm
Freie Säulenmitte: 2470 - 2766 mm
CE-Stop: ja
E-Set: verfügbar (Option)
Elektrischer Anschluss (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
Schutz durch Sicherung: 16 A slow-blow
Motorleistung: 2 x 1,5 kW

Modell / Spezifikationen

• Modell: SMART LIFT 2.35 SL OTTO
• Tragfähigkeit: 3500 kg
• Hubhöhe: 1990 mm
• Untere Drehhöhe: 115 - 190 mm
• Vorderarmlänge: 1160 - 570 mm
• Hinterarmlänge: 995 - 1823 mm
• Gesamthöhe (min): 2892 mm
• Gesamtbreite: 3350 mm
• Elektrik: 3 Ph, 400 V, 50 Hz (16 A slow)
• Motorleistung: 2 x 1,5 kW
• CE-Stop: inklusive
• E-Set: Option
