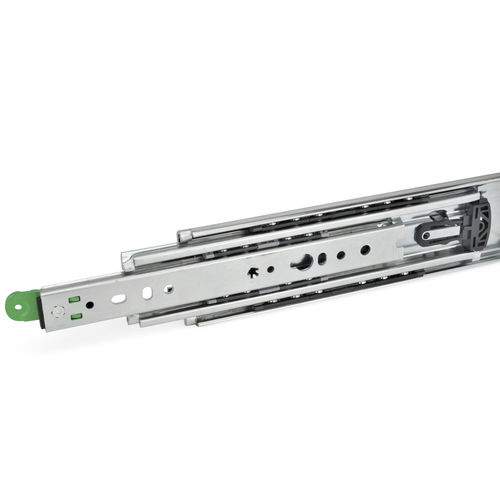

Teleskopische Linear-Gleitschiene GN 1440voll ausziehbarKugelverzinkter Stahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Erweiterung
- voll ausziehbar, teleskopisch
- Typ
- Kugel
- Weitere Eigenschaften
- verzinkter Stahl
- Belastung
Max: 325 kg
(716,5 lb)Min: 0 kg
(0 lb)- Hub
Max: 1.504 mm
(59,213 in)Min: 298 mm
(11,732 in)
Beschreibung
Teleskopschienen GN 1440 werden vertikal und paarweise verbaut. Der Hub erreicht ≈100 % der Nennlänge l1 (Vollauszug). Patentierte Kunststoff-Kugelkäfige sorgen für einen besonders ruhigen Lauf der Schiene.
Teleskopschienen in versch. Formen, z.B. mit und ohne Verriegelung, lassen sich frei kombinieren, weshalb die GN 1440 nicht im Paar sondern einzeln geliefert wird. Dank des symmetrischen Aufbaus kann der Einbau aller Formen beliebig links- oder rechtsseitig am Auszug erfolgen.
Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.
