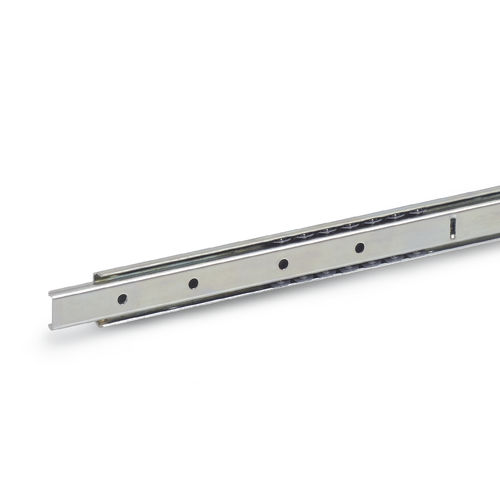

Teleskopische Linear-Gleitschiene GN 1400

TeilauszugKugelverzinkter Stahl

Teleskopschienen GN 1400 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 75 % der Nennlänge l1 (Teilauszug). Bei der Form A ohne Stoppgummi sind die Endanschläge aus Stahl, wodurch ein unbeabsichtigtes Ausziehen bzw. Trennen der Schiene verhindert wird. Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden. Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen.Die Erreichbarkeit aller Montagebohrungen ist ohne zusätzliche Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.
