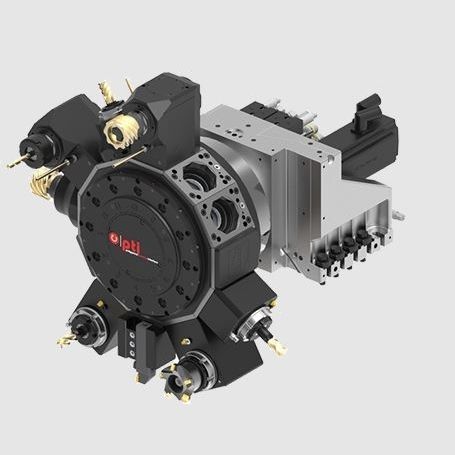

Manuelle Spanneinheit PTI

Welle

DIE EINHEITLICHE REVOLVERSCHNITTSTELLE PTI (Polygonal Turning Interface) ist eine neuartige Werkzeugschnittstelle, die sich vom Stand der Technik abhebt und eine Standardisierung im Revolver von Drehmaschinen ermöglicht. Konstruktives Hauptmerkmal der Schnittstelle ist ein 8-fach polygonaler Kegel mit Plananlage. Beim PTI-System werden stehende und angetriebene Werkzeuge mit dem von OTT-JAKOB entwickelten Schnellspannsystem gespannt. Das Interface verfügt über Bohrungen für die Zufuhr von Kühlmittel und Sperrluft. Darüber hinaus ist eine Schnittstelle zur Daten- und Energieübertragung vorgesehen, sodass PTI auch in eine Industrie 4.0-Umgebung integriert werden kann. Die PTI-Schnittstelle ist in den Baugrößen PTI42, PTI54 und PTI65 erhältlich. Entwickelt wurde PTI im Rahmen eines gemeinschaftlichen Forschungsprojektes unter maßgeblicher Beteiligung von OTT-JAKOB. Abschließendes Ziel ist die Normung von Schaft, Aufnahme und Kupplung. Nach bereits erfolgter Markteinführung laufen derzeit die hierzu notwendigen Schritte. Exzellente Torsionssteifigkeit und Wiederholgenauigkeit Der polygonale Kegel erlaubt die formschlüssige Übertragung von Torsionsmomenten. Aufgrund dieses Konstruktionsmerkmals wird zudem eine exakt wiederholgenaue Positionierung erreicht. Folglich ist ein manuelles Ausrichten der Werkzeuge nicht mehr erforderlich. Beste Biegesteifigkeit Dank Plananlage kann das PTI-System höhere Biegemomente aufnehmen. Zusätzliche Biegesteifigkeit wird durch die Spannoption mittels vier Schrauben erreicht. Schneller Werkzeugwechsel Das Schnellspannsystem von OTT-JAKOB erlaubt deutliche Zeiteinsparungen beim Werkzeugwechsel und senkt dadurch effektiv Rüstkosten.
