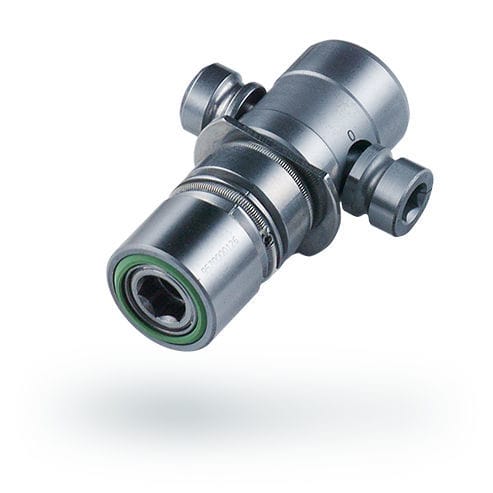

Manuelle Spanneinheit QCS

zur maschinellen Fertigung

Im rotierenden Bereich hat sich HSK bereits als Standardschnittstelle durchgesetzt. Um auch den Einsatz für stehende Operationen in Drehmaschinen zu ermöglichen, hat OTT-JAKOB, inspiriert durch die Teilnahme am Arbeitskreis HSK-T, den Handspannsatz QCS entwickelt. Das speziell für den manuellen Schnellwechsel mit HSK-Aufnahmen konzipierte Quick-Change Clamping System (QCS) ist mit allen HSK-Normen (A, B, E, F, T) kompatibel. Ein Umrüsten des Revolvers ist somit nicht erforderlich. Durch die Kraftgenerierung mittels Archimedischer Spirale wird eine selbsthemmende Wirkung erzielt. Die leichtgängige Betätigung per Sechskantschlüssel garantiert einen schnellen und unkomplizierten Werkzeugwechsel. QCS ist mit und ohne Kühlschmiermittel einsetzbar. Besonderer Anwendernutzen entsteht durch die Kombination mit einem HSK-T Werkzeug und einer HSK-T Aufnahme. Grund hierfür ist die hohe Positioniergenauigkeit, die aus der eingeschränkten Toleranz der Mitnehmernuten von HSK-T resultiert.
