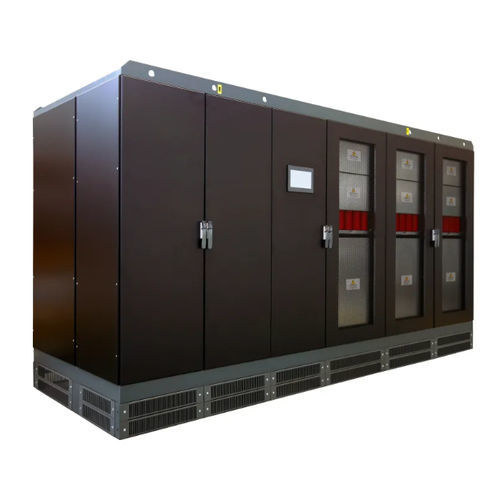

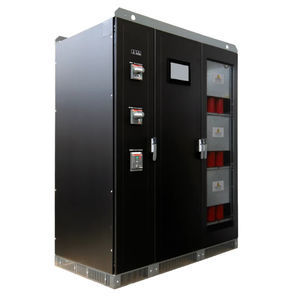

Automatischer Kompensator OXYGEN

Produktübersicht
Oxygen ist eine Baureihe von Kompensatoren für Spannungseinbrüche in industriellen Stromnetzen. Spannungseinbruchs-Kompensator für 200–2500 kVA. Technische Lösung, die Spannungsabfälle von bis zu einer Minute in weniger als 3 ms beheben kann.

Hauptmerkmale

• Leistungsbereich: 200–2500 kVA (verschiedene Serien und Nennleistungen verfügbar).
• Schnelle Kompensation von Spannungseinbrüchen: löst Einbrüche bis zu einer Minute in weniger als 3 ms.
• Spannungsregelung: IGBT-gesteuert (Doppelumwandlungstechnologie).
• Anpassung der Energiefparameter: unabhängige Phasensteuerung.
• Wählbare Zielspannungen: 380–400–415 V (440–460–480 V).
• Ausgangsspannungsgenauigkeit: ±0,5%.
• Zulässige Lastvariation: bis zu 100%.
• Zulässige Lastungleichheit: 100%.
• Zulässige Überlast: 110% dauerhaft, 120% für 60 s, >120% automatische Bypass-Schutzfunktion.
• Kühlung: erzwungene Lüftung.
• Aufstellart: Indoor.
• Kommunikation: MODBUS TCP/IP.
• Überspannungsschutz: Klasse-I-Eingangsableiter und Klasse-II-Ausgangsableiter.
• Zusätzliche Schutzfunktionen: automatische Bypass-Schutzfunktion.
• Bedienung/Anzeige: 10" Touchpanel, mehrsprachig (Fernzugriff auf Anfrage via dedizierte Software im selben Ethernet-Netzwerk).
• Farbe: RAL 9005.
• Betriebstemperatur: 0/+40°C; Lagerung: 0/+60°C.
• Max. relative Luftfeuchte: <95% (nicht kondensierend).

Varianten - Oxygen 10-40 (Übersicht)
Typ | Gewicht (kg) | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nenn-Ausgangsstrom (A)
200-10-40 | 1200 | 200 | 321 | 289
250-10-40 | 1250 | 250 | 401 | 361
320-10-40 | 1250 | 320 | 513 | 462
400-10-40 | 1400 | 400 | 642 | 577
500-10-40 | 1650 | 500 | 802 | 722
630-10-40 | 2200 | 630 | 1010 | 909
800-10-40 | 3200 | 800 | 1283 | 1155
1000-10-40 | 4000 | 1000 | 1604 | 1443
1250-10-40 | 4600 | 1250 | 2005 | 1804
1600-10-40 | 5100 | 1600 | 2566 | 2309
2000-10-40 | 5600 | 2000 | 3208 | 2887
2500-10-40 | 6100 | 2500 | 4009 | 3609

Varianten - Oxygen 15-50 (Übersicht)
Typ | Gewicht (kg) | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nenn-Ausgangsstrom (A)
200-15-50 | 1310 | 200 | 340 | 289
250-15-50 | 1330 | 250 | 425 | 361
320-15-50 | 1650 | 320 | 543 | 462
400-15-50 | 2200 | 400 | 679 | 577
500-15-50 | 3000 | 500 | 849 | 722
630-15-50 | 3500 | 630 | 1070 | 909
800-15-50 | 4400 | 800 | 1359 | 1155
1000-15-50 | 5100 | 1000 | 1698 | 1443
1250-15-50 | 5600 | 1250 | 2123 | 1804
1600-15-50 | 6100 | 1600 | 2717 | 2309

Datasheets
Datasheets sind für jede Variante verfügbar (jeweils ein Datenblatt pro Typ/Leistung).

Technische Daten

• Frequenz: 50 Hz ±5% (60 Hz ±5%).
• Spannungsregelung: IGBT-gesteuert (Doppelumwandlungstechnologie).
• Anpassung der Energiefparameter: unabhängige Phasensteuerung.
• Wählbare Zielspannungen: 380–400–415 V (440–460–480 V).
• Ausgangsspannungsgenauigkeit: ±0,5%.
• Zulässige Lastvariation: bis zu 100%.
• Zulässige Lastungleichheit: 100%.
• Kühlung: erzwungene Lüftung.
• Betriebstemperatur: 0/+40°C.
• Lagerungstemperatur: 0/+60°C.
• Max. relative Luftfeuchte: <95% (nicht kondensierend).
• Zulässige Überlast: 110% dauerhaft, 120% für 60 s, >120% automatische Bypass-Schutzfunktion.
• Farbe: RAL 9005.
• Bedienung/Anzeige: 10" Touchpanel, mehrsprachig; Fernzugriff via dedizierte Software im selben Ethernet-Netzwerk (auf Anfrage).
• Aufstellung: Indoor.
• Kommunikationssystem: MODBUS TCP/IP.
• Überspannungsschutz: Klasse-I-Eingangsableiter; Klasse-II-Ausgangsableiter.
• Zusätzliche Schutzfunktionen: automatische Bypass-Schutzfunktion.
