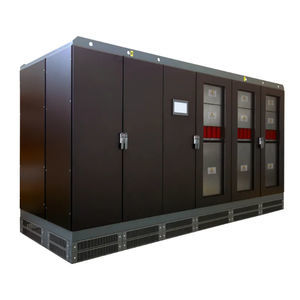

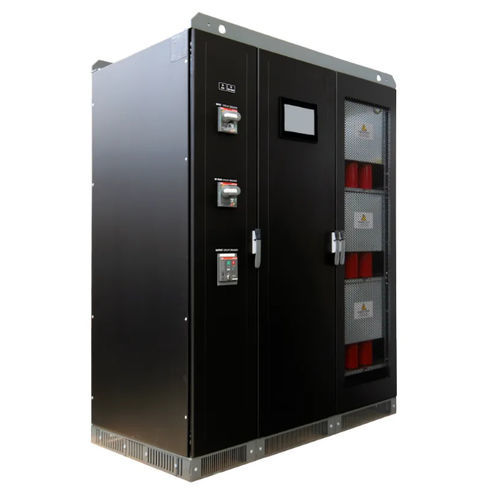

Automatischer Kompensator OXYGEN K

Produktübersicht
Oxygen K ist ein SAG‑Kompensator (Spannungseinbruch) im Bereich 200–2500 kVA. Entwickelt zur Behebung von Spannungseinbrüchen bis zu 1 Minute mit einer Ansprechzeit <3ms.

Produkttyp
SAG‑Kompensatoren für industrielle Netzqualitäts‑ und Versorgungs‑Kontinuitätsanforderungen.

Technische Daten (Zusammenfassung)
Frequenz: 50 Hz ±5% (60 Hz ±5%)
Spannungsregelung: IGBT‑gesteuert (Doppelwandler‑Technologie)
Einstellbare Energieparameter: Unabhängige Phasensteuerung
Wählbare Zielspannung: 380–400–415 V (440–460–480 V)
Ausgangsspannungsgenauigkeit: ±0,5%
Zugelassene Lastvariation: bis zu 100%
Zugelassene Lastungleichheit [%]: 100
Kühlung: Zwangsbelüftung
Betriebstemperaturbereich: 0/+40°C
Lagerungstemperatur: 0/+60°C
Max. relative Luftfeuchtigkeit: <95% (ohne Kondensation)
Zugelassene Überlast: 110% Dauer, 120% für 60 s, >120% automatische By‑pass‑Schutzschaltung
Farbe: RAL 9005

Instrumentierung

• 10‑Zoll‑Touchpanel, mehrsprachig; Fernzugriff auf Anfrage über dedizierte Software im selben Ethernet‑Netzwerk

Installation
Nur Innenaufstellung

Kommunikationssystem
MODBUS TCP/IP

Überspannungsschutz

• Überspannungsableiter Klasse I am Eingang
• Überspannungsableiter Klasse II am Ausgang

Zusätzliche Schutzfunktionen

• Automatischer By‑pass‑Schutz
• Automatischer Eingangsschutzschalter
• By‑pass‑Leitung mit verriegeltem Schutzschalter
• Verriegelter Ausgangsschutzschalter

Produktvarianten (Typ | Gewicht (kg) | Nennleistung (kVA) | max. Eingangsstrom (A) | Nennausgangsstrom (A))
200-10-40K | 1350 | 200 | 321 | 289
250-10-40K | 1400 | 250 | 401 | 361
320-10-40K | 1400 | 320 | 513 | 462
400-10-40K | 1600 | 400 | 642 | 577
500-10-40K | 1900 | 500 | 802 | 722
630-10-40K | 2700 | 630 | 1010 | 909
800-10-40K | 3500 | 800 | 1283 | 1155
1000-10-40K | 4500 | 1000 | 1604 | 1443
1250-10-40K | 5300 | 1250 | 2005 | 1804
1600-10-40K | 5800 | 1600 | 2566 | 2309
2000-10-40K | 6600 | 2000 | 3208 | 2887
2500-10-40K | 7200 | 2500 | 4009 | 3609
200-15-50K | 1435 | 200 | 340 | 289
250-15-50K | 1455 | 250 | 425 | 361
320-15-50K | 1775 | 320 | 543 | 462
400-15-50K | 2600 | 400 | 679 | 577
500-15-50K | 3300 | 500 | 849 | 722
630-15-50K | 4300 | 630 | 1070 | 909
800-15-50K | 5000 | 800 | 1359 | 1155
1000-15-50K | 5800 | 1000 | 1698 | 1443
1250-15-50K | 6600 | 1250 | 2123 | 1804
1600-15-50K | 7100 | 1600 | 2717 | 2309

Technische Merkmale / detaillierte Spezifikationen

• Leistungsbereich: 200–2500 kVA (modellabhängig)
• Reaktionszeit bei Einbrüchen: löst Einbrüche bis 1 Minute in <3ms
• Steuerungstechnologie: IGBT, Doppelwandler‑Topologie
• Regelgenauigkeit: ±0,5%
• Kommunikation: MODBUS TCP/IP
• Instrumentierung: 10‑Zoll‑Touchpanel, mehrsprachig; Fernzugriff auf Anfrage
• Installation: Innenaufstellung
• Kühlung: Zwangsbelüftung
• Betriebstemperatur: 0 bis +40°C
• Lagerungstemperatur: 0 bis +60°C
• Max. Luftfeuchte: <95% ohne Kondensation
• Überlastverhalten: 110% Dauer / 120% für 60 s / >120% Umschaltung auf By‑pass
• Schutzfunktionen: Klasse I Überspannungsschutz Eingang; Klasse II Überspannungsschutz Ausgang; automatischer By‑pass; verriegelte Schaltglieder Eingang/Ausgang
