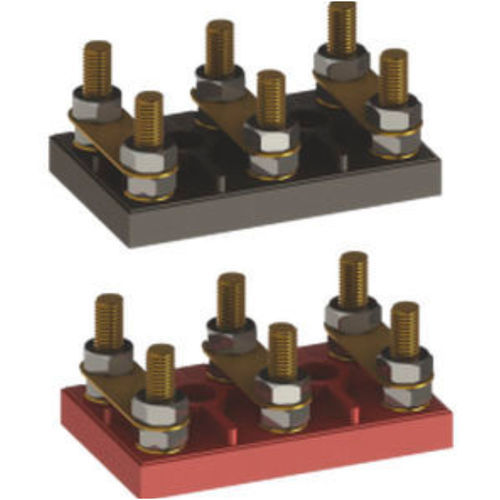

Stromversorgungs-Steckverbinder MKE 01

Kabel-an-KarteKabel zu KabelSchrauben

Produktname
Kabelverbinder — Serie MKE (MKE 01 bis MKE 06)

Details
Isolierte mechanische Verbinder für sichere elektrische Kabelanschlüsse in Schaltschränken, Anschlussklemmen und Industriemaschinen. Entwickelt für verschraubte Verbindungen und zuverlässiges Klemmen von Leitern in industriellen Elektroinstallationen.

Technische Daten
Brauner Code | Schwarzer Code | Boy | L | B | H | I | c | d | h | x | z | d1 | d2 | d3
MKE 01 | MK 01 | 56-63 | 40 | 25 | 8,5 | 15 | 15 | M4 | 13 | 4 | 6 | 4,5 | 8 | 11
MKE 02 | MK 02 | 71-80 | 50 | 30 | 8,5 | 20 | 20 | M4 | 15 | 4 | 7,5 | 6,3 | 10,5 | 14,8
MKE 03 | MK 03 | 132 | 60 | 37 | 10 | 23 | 23 | M5 | 19 | 6,5 | 7,5 | 6,3 | 10,5 | 14,8
MKE 04 | MK 04 | 160-180 | 72 | 44 | 12 | 28 | 28 | M6 | 24 | 8,5 | 7,5 | 6,5 | 10,5 | 15,8
MKE 05 | MK 05 | 225-250 | 91 | 56 | 12,5 | 35 | 35 | M8 | 28 | 10 | 7,5 | 6,5 | 10,5 | 15,8
MKE 06 | MK 06 | 280 | 115 | 70 | 15,5 | 45 | 45 | M10 | 34 | 10,5 | 11 | 9,5 | 15,5 | 21,8

Eigenschaften / technische Spezifikationen

• Material: Polyamid V2 V0 (optional) + glasfaserverstärkt
• Farboptionen: Braun, Schwarz
• Dauerbetriebstemperaturbereich: -20 °C bis +100 °C
• Kurzzeitige Maximaltemperatur: -30 °C bis +150 °C
• Verfügbare Codes / Größen: MKE 01 / MK 01; MKE 02 / MK 02; MKE 03 / MK 03; MKE 04 / MK 04; MKE 05 / MK 05; MKE 06 / MK 06
• Ausführliche Maßtabelle (pro Code) oben enthalten: Werte für Boy, L, B, H, I, c, d, h, x, z, d1, d2, d3
