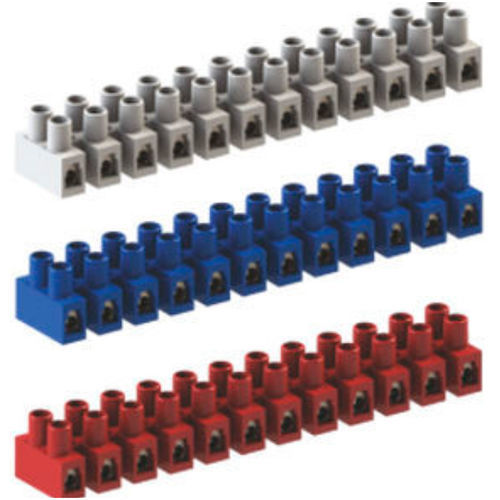

Isolierter Klemmenblock YPLS series

Kunststoff10-polig6-polig

Produkt
Klemmblöcke YPLS 01–05 für sichere Leitungsanschlüsse in industriellen Elektroinstallationen; verfügbar für Leiterquerschnitte von 2,5 bis 25 mm² und mit unterschiedlichen Polzahlen je nach Modell.

Materialien & Kennwerte
Material: Polyamid, Polycarbonat, Polyethylen
Insert: Messing, vernickelt
Temperaturbereich: -20 +100 °C
Strombelastbarkeit: EN 60998-2-1 24 A
Spannungsfestigkeit: 400 V
Zertifizierung: TSE-zertifiziert für die weiße Ausführung

Technische Daten
Code | Type mm. | Size | Number of ways | A mm. | B mm. | C mm. | D mm. | E mm. | F mm. | K mm. | L mm. | M mm. | N mm. | S mm. | Z mm.
YPLS 01 | 2,5 - 4 | 01 | 12 | 117,5 | 10 | 17,5 | 3,5 | 19,5 | 7,6 | 6,5 | 10 | 3,5 | 10 | 4,5 | M 3
YPLS 02 | 4-6 | 02 | 12 | 135 | 10,5 | 18,7 | 4 | 21,3 | 8,6 | 7,7 | 11,6 | 4 | 11,6 | 5,5 | M 3,5
YPLS 03 | 6-10 | 03 | 10 | 142 | 12,5 | 21,5 | 4 | 22 | 10,2 | 10 | 14,5 | 4,5 | 14,7 | 7 | M 4
YPLS 04 | 10-16 | 04 | 6 | 97,5 | 15,2 | 25 | 5 | 30 | 11,5 | 11,85 | 16,85 | 5 | 14,85 | 9 | M 5
YPLS 05 | 16-25 | 05 | 6 | 103,5 | 16,7 | 26,7 | 5 | 30 | 11,8 | 13 | 18 | 5 | 18 | 10 | M 5

Merkmale / Technische Spezifikationen

• Material: Polyamid, Polycarbonat, Polyethylen
• Insert: Messing, vernickelt
• Temperaturbereich: -20 bis +100 °C
• Strombelastbarkeit: EN 60998-2-1 24 A
• Spannungsfestigkeit: 400 V
• Zertifizierung: TSE-zertifiziert für die weiße Ausführung
• Verfügbare Codes/Modelle: YPLS 01, YPLS 02, YPLS 03, YPLS 04, YPLS 05
