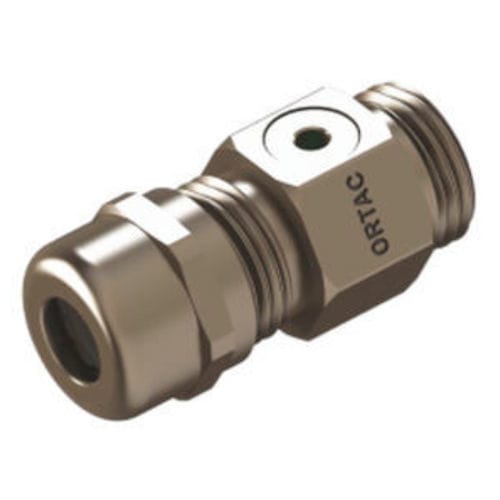

Druckausgleich-Kabelverschraubung OMBVG01

PolyamidMessingvernickeltes Messing

Produktname
Belüftungs-Kabelverschraubung – Messing / Edelstahl (AISI 303/316L) mit hydrophobem Belüftungselement und Schutzart IP68.

Materialien und Komponenten
Kappenmutter: vernickeltes Messing oder Edelstahl (AISI 303/316L)
Dichtungsring: TPV
Verschraubungskörper: vernickeltes Messing oder Edelstahl (AISI 303/316L)
Kabelhalter: Polyamid PA6 V2
O-Ring: NBR / EPDM
Belüftungsteil: Acryl-Copolymer auf Nylonträger (hydrophob - oleophob)
Anschraubgewinde: metrisch (EN 60423) und PG (DIN 40430)
Schutzklasse: IP68
Temperaturbereich: -20 °C bis +100 °C und -30 °C bis +150 °C (Varianten)

Vorteile

• Gleicht den Innendruck mit dem Außendruck aus, um Gehäuseverformungen zu vermeiden
• Verhindert Kondensation und reduziert Korrosionsrisiken im Gehäuseinneren
• Kombiniert Kabelverschraubung mit Entlüftungsfunktion
• Verlängert die Lebensdauer elektronischer Komponenten durch Klimakontrolle im Gehäuse
• Hohe Luftdurchflussraten bei gleichzeitiger Wasser-Eindringbeständigkeit
• Dämpfung gegen Vibrationen
• Schnelle und einfache Montage vor Ort
• Hohe Zugentlastung und chemische Beständigkeit
• Verfügbar in mehreren Größen und Klemmmaßen

Anwendungen

• Industrielle und elektronische Gehäuse
• Ausrüstung für Wind- und Solarenergie
• Beleuchtungsanwendungen, Lebensmittel- und Getränkeindustrie
• Automobil- und Automatisierungstechnik
• Bahnindustrie

Technische Tabelle (metrische / PG-Gewinde Belüftungsverschraubungen)
Überschrift: AG Gewinde; Messing-Code; Edelstahl-Code; H (mm); GL (mm); Schlüssel (mm); Klemmumfang (mm); Bohrungsdurchmesser (mm); Mittlerer Luftdurchsatz l/h; Wassereintritt (bar)
M 12 x 1,5; OMBVG01; OMSVG01; 31,5; 6; 17; 4-8; 12,30; 70; 0,1
M 12 x 1,5; OMBVG01L; OMSVG01L; 31,5; 8; 17; 4-8; 12,3; 70; 0,1
M 16 x 1,5; OMBVG02R; OMSVG02R; 31,5; 6; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02RL; OMSVG02RL; 31,5; 8; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02; OMSVG02; 33,5; 6; 20; 5-10; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02L; OMSVG02L; 33,5; 8; 20; 5-10; 16,3; 70; 0,1
M 20 x 1,5; OMBVG03; OMSVG03; 35; 8; 22; 6-12; 20,3; 70; 0,1
PG7; OPBVG01; OPSVG01; 31,5; 6; 17; 4-8; 13; 70; 0,1
PG7; OPBVG01L; OPSVG01L; 31,5; 8; 17; 4-8; 13; 70; 0,1
PG9; OPBVG02; OPSVG02; 31,5; 6; 17; 4-8; 15,5; 70; 0,1
PG9; OPBVG02L; OPSVG02L; 31,5; 8; 17; 4-8; 15,5; 70; 0,1
PG11; OPBVG03; OPSVG03; 33,5; 6; 20; 5-10; 19; 70; 0,1
PG11; OPBVG03L; OPSVG03L; 33,5; 8; 20; 5-10; 19; 70; 0,1
PG13,5; OPBVG04; OPSVG04; 35; 6,5; 22; 6-12; 21; 70; 0,1
PG13,5; OPBVG04L; OPSVG04L; 35; 8; 22; 6-12; 21; 70; 0,1

Technische Spezifikationen

• Materialien: Kappenmutter und Gehäuse in vernickeltem Messing oder Edelstahl (AISI 303/316L)
• Dichtungsring: TPV
• Kabelhalter: Polyamid PA6 V2
• O-Ring: NBR oder EPDM
• Belüftungselement: Acryl-Copolymer auf Nylonträger (hydrophob - oleophob)
• Gewindenormen: metrisch (EN 60423) und PG (DIN 40430)
• Schutzart: IP68
• Betriebstemperaturbereiche: -20 °C bis +100 °C und -30 °C bis +150 °C je nach Variante
• Klemmmaße und Luftdurchsatz variieren je nach Modell
• Wassereintrittswerte: ca. 0,1 bar (modellabhängig)
