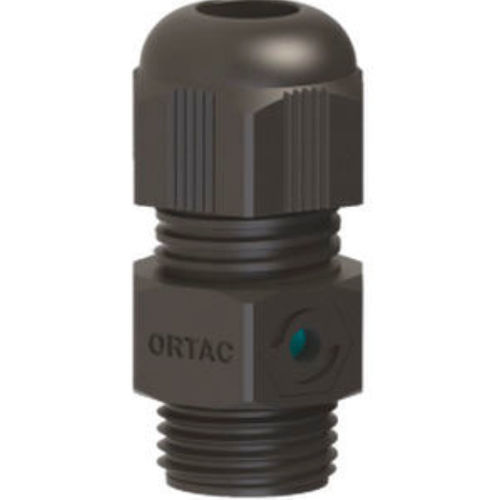

Kunststoff-Lüftungsgitter OMVGL01

für Außenbereich

Produktname
Belüftungsdurchführungen – Kunststoff (OMV/OPV‑Serie) von Ortac

Materialien

• Abdeckmutter: Polyamid PA6 V2
• Dichtungsring: TPV
• Gehäuse der Durchführung: Polyamid PA6 V2
• O‑Ring: NBR / EPDM
• Belüftungsteil: Acryl‑Copolymere auf Nylonträger (hydrophob - oleophob)

Schutzklasse & Temperatur
Schutzart: IP68
Temperaturbereich: -20 °C bis +100 °C (Standard) / -40 °C bis +150 °C (erweitert)

Anschluss & Normen
Anschlussgewinde: Metrisch (EN 60423) und PG (DIN 40430)

Vorteile

• Gleicht den Druck innerhalb und außerhalb von Gehäusen aus
• Verhindert Korrosion und Kondensatbildung im Inneren von Gehäusen
• Kann sowohl als Kabelverschraubung als auch als Belüftungselement eingesetzt werden
• Verlängert die Lebensdauer der geschützten Komponenten
• Hohe Luftdurchsatzleistung
• Schutz gegen Vibrationen
• UV‑Beständigkeit auf Anfrage
• Einfache Montage
• Halogenfrei
• Hohe Zugentlastung und chemische Beständigkeit

Anwendungen

• Industrielle und elektronische Gehäuse
• Anlagen für Wind‑ und Solarenergie
• Beleuchtungsindustrie
• Automotive & Automatisierungstechnik
• Bahntechnik

Varianten / Typische technische Daten (ausgewählte Zeilen)
M 12 x 1,5 : OMVGL01 (Hellgrau), OMVGB01 (Schwarz) — H: 29 mm; GL: 8 mm; Schlüssel: 19 mm; Klemmumfang: 4-6,5 mm; Bohrlochdurchmesser: 12,30 mm; Durchschnittlicher Luftdurchsatz: 70 I/H; Wassereintritt: 0,1 bar
M 16 x 1,5 : OMVGL02 (Hellgrau), OMVGB02 (Schwarz) — H: 33 mm; GL: 8 mm; Schlüssel: 19 mm; Klemmumfang: 4-8 mm; Bohrlochdurchmesser: 16,3 mm; Durchschnittlicher Luftdurchsatz: 70 I/H; Wassereintritt: 0,1 bar
M 16 x 1,5 : OMVGL03 (Hellgrau), OMVGB03 (Schwarz) — H: 34 mm; GL: 10 mm; Schlüssel: 22 mm; Klemmumfang: 5-10 mm; Bohrlochdurchmesser: 16,3 mm; Durchschnittlicher Luftdurchsatz: 70 I/H; Wassereintritt: 0,1 bar
M 20 x 1,5 : OMVGL04RS / OMVGB04RS (Hellgrau/Schwarz) — H: 40,5 mm; GL: 10 mm; Schlüssel: 24 mm; Klemmumfang: 4-9 mm; Bohrlochdurchmesser: 20,3 mm; Durchschnittlicher Luftdurchsatz: 70 I/H; Wassereintritt: 0,1 bar
PG7 : OPVGL01 (Hellgrau), OPVGB01 (Schwarz) — H: 29 mm; GL: 8 mm; Schlüssel: 19 mm; Klemmumfang: 4-8 mm; Bohrlochdurchmesser: 13 mm; Durchschnittlicher Luftdurchsatz: 70 I/H; Wassereintritt: 0,1 bar
PG9 : OPVGL02 / OPVGB02 — H: 33 mm; GL: 8 mm; Schlüssel: 19 mm; Klemmumfang: 4-8 mm; Bohrlochdurchmesser: 15,5 mm; Durchschnittlicher Luftdurchsatz: 70 I/H; Wassereintritt: 0,1 bar
PG11 : OPVGL03 / OPVGB03 — H: 34 mm; GL: 10 mm; Schlüssel: 22 mm; Klemmumfang: 5-10 mm; Bohrlochdurchmesser: 19 mm; Durchschnittlicher Luftdurchsatz: 70 I/H; Wassereintritt: 0,1 bar
PG13,5 : OPVGL04RS / OPVGB04RS und OPVGL04 / OPVGB04 — H: 34 mm; GL: 10 mm; Schlüssel: 24 mm; Klemmumfang: 4-9 mm oder 6-12 mm; Bohrlochdurchmesser: 21 mm; Durchschnittlicher Luftdurchsatz: 70 I/H; Wassereintritt: 0,1 bar

Technische Spezifikationen

• Bezeichnung: Belüftungsdurchführungen – Kunststoff
• Marke: Ortac
• Materialien: Polyamid PA6 V2 (Abdeckmutter, Gehäuse), TPV (Dichtungsring), NBR/EPDM (O‑Ring), Acryl‑Copolymere auf Nylon (Belüftungsteil)
• Anschlussgewinde: Metrisch (EN 60423) und PG (DIN 40430)
• Schutzart: IP68
• Temperaturbereich: -20 °C bis +100 °C (Standard); -40 °C bis +150 °C (erweitert)
• Klemmumfänge und Bohrlochdurchmesser variieren je nach Gewindegröße (siehe Varianten)
• Durchsatz: hoch (Beispielwerte pro Variante aufgeführt)
• Wassereintrittsresistenz: 0,1 bar (typisch)
• Eigenschaften: Schutz gegen Vibrationen, UV‑Beständigkeit auf Anfrage, halogenfrei, einfache Montage, hohe chemische Beständigkeit
