Gewindeadapter AP1 TYPE
außeninnenfür Kabel

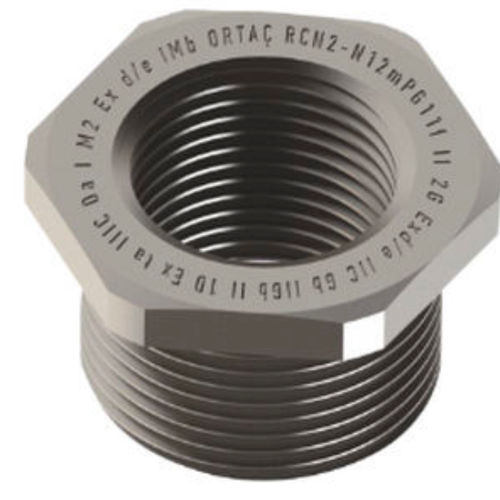

Gewindeadapter - AP1 TYPE - ORTAC - außen / innen / für Kabel
Gewindeadapter - AP1 TYPE - ORTAC - außen / innen / für Kabel
Gewindeadapter - AP1 TYPE - ORTAC - außen / innen / für Kabel - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Verbindungtyp
Gewinde, innen, außen
Anwendung
für Kabel
Material
Edelstahl, Messing, vernickeltes Messing
Weitere Eigenschaften
gerade, NPT, wasserdicht, ex-geschützt
Durchmesser

Max: 110 mm
(4,331 in)

Min: 6,35 mm
(0,25 in)

Länge

Max: 54 mm
(2,13 in)

Min: 19 mm
(0,75 in)

Beschreibung

Produkt
  • Typ: AP1 TYPE ADAPTER
  • Modelle: AP1XX / APXX — verschiedene Gewindeumsetzungen Mx / NPT


Schutzcode / Zertifikat / Material / Normen / O-Ring / Temperaturbereich / Schutzklasse / Anwendungsbereich
  • Schutzcode: I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
  • Zertifikat: IEP 15 ATEX 0333U
  • Material: Messing, vernickeltes Messing, Edelstahl
  • Normen: EN 60079-0 2012 / 60079-1 2007 / 60079-7 2007 / 60079-31 2009
  • O-Ring: NBR / Silikon
  • Temperaturbereich: -40 °C bis +100 °C
  • Schutzklasse: IP66-IP68
  • Anwendungsbereich: ZONE 1, ZONE 2, ZONE 21, ZONE 22 — Gasgruppen IIA, IIB, IIC


Technische Daten (Produkt / Größentabelle)
  • M16 x 1,5 — AP1XX/M16m-N14f — NPT 1/4" — GL min. 15 mm — H 19 mm — SW 22 mm
  • M20 x 1,5 — AP1XX/M20m-N14f — NPT 1/4" — GL min. 15 mm — H 19 mm — SW 25 mm
  • M25 x 1,5 — AP1XX/M25m-N12f — NPT 1/2" — GL min. 15 mm — H 19 mm — SW 30 mm
  • M32 x 1,5 — AP1XX/M32m-N12f — NPT 1/2" — GL min. 15 mm — H 19 mm — SW 36 mm
  • M32 x 1,5 — AP1XX/M32m-N34f — NPT 3/4" — GL min. 15 mm — H 19 mm — SW 36 mm
  • M40 x 1,5 — AP1XX/M40m-N34f — NPT 3/4" — GL min. 18 mm — H 22 mm — SW 45 mm
  • M40 x 1,5 — AP1XX/M40m-N100f — NPT 1" — GL min. 18 mm — H 22 mm — SW 45 mm
  • M50 x 1,5 — AP1XX/M50m-N100f — NPT 1" — GL min. 18 mm — H 23 mm — SW 55 mm
  • M50 x 1,5 — AP1XX/M50m-N114f — NPT 1 1/4" — GL min. 18 mm — H 23 mm — SW 55 mm
  • M63 x 1,5 — AP1XX/M63m-N114f — NPT 1 1/4" — GL min. 18 mm — H 23 mm — SW 70 mm
  • M63 x 1,5 — AP1XX/M63m-N112f — NPT 1 1/2" — GL min. 18 mm — H 23 mm — SW 70 mm
  • M75 x 1,5 — AP1XX/M75m-N112f — NPT 1 1/2" — GL min. 18 mm — H 24 mm — SW 85 mm
  • M75 x 1,5 — AP1XX/M75m-N200f — NPT 2" — GL min. 18 mm — H 24 mm — SW 85 mm
  • M90 x 1,5 — AP1XX/M90m-N200f — NPT 2" — GL min. 21 mm — H 29 mm — SW 100 mm
  • M90 x 1,5 — AP1XX/M90m-N212f — NPT 2 1/2" — GL min. 31 mm — H 41 mm — SW 100 mm
  • M110 x 1,5 — AP1XX/M110m-N212f — NPT 2 1/2" — GL min. 31 mm — H 41 mm — SW 120 mm
  • M110 x 1,5 — AP1XX/M110m-N300f — NPT 3" — GL min. 33 mm — H 43 mm — SW 120 mm
  • NPT 3/8" — AP1XX/N38m-M12f — M12 x 1,5 — GL min. 15 mm — H 19 mm — SW 22 mm
  • NPT 1/2" — AP1XX/N12m-M12f — M12 x 1,5 — GL min. 15 mm — H 19 mm — SW 25 mm
  • NPT 1/2" — AP1XX/N12m-M16f — M16 x 1,5 — GL min. 15 mm — H 19 mm — SW 25 mm
  • NPT 3/4" — AP1XX/N34m-M16f — M16 x 1,5 — GL min. 15 mm — H 19 mm — SW 30 mm
  • NPT 3/4" — AP1XX/N34m-M20f — M20 x 1,5 — GL min. 15 mm — H 19 mm — SW 30 mm
  • NPT 1" — AP1XX/N100m-M20f — M20 x 1,5 — GL min. 15 mm — H 19 mm — SW 36 mm
  • NPT 1" — AP1XX/N100m-M25f — M25 x 1,5 — GL min. 15 mm — H 19 mm — SW 36 mm
  • NPT 1 1/4" — AP1XX/N114m-M25f — M25 x 1,5 — GL min. 18 mm — H 22 mm — SW 45 mm
  • NPT 1 1/4" — AP1XX/N114m-M32f — M32 x 1,5 — GL min. 18 mm — H 22 mm — SW 45 mm
  • NPT 1 1/2" — AP1XX/N112m-M32f — M32 x 1,5 — GL min. 18 mm — H 23 mm — SW 55 mm
  • NPT 1 1/2" — AP1XX/N112m-M40f — M40 x 1,5 — GL min. 18 mm — H 23 mm — SW 55 mm
  • NPT 2" — AP1XX/N200m-M40f — M40 x 1,5 — GL min. 18 mm — H 23 mm — SW 65 mm
  • NPT 2" — AP1XX/N200m-M50f — M50 x 1,5 — GL min. 18 mm — H 23 mm — SW 65 mm
  • NPT 2 1/2" — AP1XX/N212m-M50f — M50 x 1,5 — GL min. 28 mm — H 34 mm — SW 75 mm
  • NPT 2 1/2" — AP1XX/N212m-M63f — M63 x 1,5 — GL min. 28 mm — H 34 mm — SW 75 mm
  • NPT 3" — AP1XX/N300m-M63f — M63 x 1,5 — GL min. 28 mm — H 36 mm — SW 95 mm
  • NPT 3" — AP1XX/N300m-M75f — M75 x 1,5 — GL min. 28 mm — H 36 mm — SW 95 mm
  • NPT 4" — AP1XX/N400m-M75f — M75 x 1,5 — GL min. 28 mm — H 38 mm — SW 120 mm
  • NPT 4" — AP1XX/N400m-M90f — M90 x 1,5 — GL min. 28 mm — H 38 mm — SW 120 mm
  • NPT 2" — APXX/N200m-M63f — M63 x 1,5 — GL min. 18 mm — H 40,5 mm — SW 70 mm
  • NPT 2" — APXX/N200m-M75f — M75 x 1,5 — GL min. 18 mm — H 40,5 mm — SW 80 mm
  • NPT 2 1/2" — APXX/N212m-M75f — M75 x 1,5 — GL min. 28 mm — H 50,5 mm — SW 80 mm
  • NPT 2 1/2" — APXX/N212m-M90f — M90 x 1,5 — GL min. 28 mm — H 50,5 mm — SW 95 mm
  • NPT 3" — APXX/N300m-M90f — M90 x 1,5 — GL min. 28 mm — H 54 mm — SW 95 mm
  • NPT 3" — APXX/N300m-M110f — M110 x 1,5 — GL min. 28 mm — H 54 mm — SW 115 mm
  • NPT 4" — APXX/N400m-M110f — M110 x 1,5 — GL min. 28 mm — H 54 mm — SW 120 mm


Dokumente / Datenblätter
  • Technisches Datenblatt für Ex-Proof Adapter AP1 verfügbar (technisches PDF auf der Produktseite).
