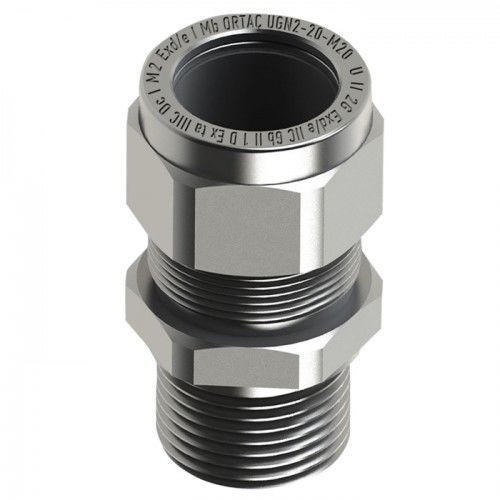

Messing-Kabelverschraubung UNZEN series
vernickeltes MessingAluminiumEdelstahl

Messing-Kabelverschraubung - UNZEN series - ORTAC - vernickeltes Messing / Aluminium / Edelstahl
Messing-Kabelverschraubung - UNZEN series - ORTAC - vernickeltes Messing / Aluminium / Edelstahl
Messing-Kabelverschraubung - UNZEN series - ORTAC - vernickeltes Messing / Aluminium / Edelstahl - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Material
vernickeltes Messing, Messing, Edelstahl, Aluminium
Schutzniveau
ex-geschützt, IP68, für Gefahrenzonen
Weitere Eigenschaften
NPT, metrisch, für nicht bewehrte Kabel, mit Gewinde
Kabeldurchmesser

Min: 6,1 mm
(0,24 in)

Max: 67,9 mm
(2,67 in)

Gewindedurchmesser

Min: 16 mm
(0,63 in)

Max: 75 mm
(2,95 in)

Betriebstemperatur

Min: -60 °C
(-76 °F)

Max: 180 °C
(356 °F)

Beschreibung

UNZEN Series Unarmoured Ex Proof Cable Glands - UG

Produktdetails
  • Typ: UAG (Un-armoured) Kabelverschraubung für ungeschirmte/unkleidete Kabel
  • Schutzkennzeichnung: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Zertifikat: IEP 14 ATEX 0217U
  • Materialien: MS58 Messing (mit oder ohne Vernickelung), Edelstahl AISI303 / 316L, Aluminium
  • Normen: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Schutzart: IP68
  • Temperaturbereich (dichtungsabhängig): NBR -30 °C bis +120 °C; NEOPREN -40 °C bis +100 °C; SILIKON -60 °C bis +180 °C; TPE/V -30 °C bis +100 °C
  • Anwendungszonen: ZONE 1, ZONE 2, ZONE 21, ZONE 22; Gasgruppen: IIA, IIB, IIC
  • Kabeltyp: unarmiert


Technische Daten - Größen
  • 16 — Produktcode: UGXX/16/X | Gewinde: M16x1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 11.6 mm | GL min: 15 mm | C: 20 mm | B: 24 mm
  • 20s — Produktcode: UGXX/20s/X | Gewinde: M20sx1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 13.2 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 20 — Produktcode: UGXX/20/X | Gewinde: M20x1.5 | NPT: 1/2 in | B Min: 9.5 mm | B Max: 15.9 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 25 — Produktcode: UGXX/25/X | Gewinde: M25x1.5 | NPT: 3/4 in | B Min: 12.5 mm | B Max: 20.5 mm | GL min: 15 mm | C: 30 mm | B: 30 mm
  • 32 — Produktcode: UGXX/32/X | Gewinde: M32x1.5 | NPT: 1 in | B Min: 18.2 mm | B Max: 26.2 mm | GL min: 15 mm | C: 38 mm | B: 38 mm
  • 40 — Produktcode: UGXX/40/X | Gewinde: M40x1.5 | NPT: 1-1/4 in | B Min: 23.7 mm | B Max: 33.9 mm | GL min: 15 mm | C: 45 mm | B: 45 mm
  • 50 — Produktcode: UGXX/50/X | Gewinde: M50x1.5 | NPT: 1-1/2 in | B Min: 27.9 mm | B Max: 40.4 mm | GL min: 15 mm | C: 55 mm | B: 55 mm
  • 63s — Produktcode: UGXX/63s/X | Gewinde: M63sx1.5 | NPT: 2 in | B Min: 40.4 mm | B Max: 51.0 mm | GL min: 15 mm | C: 70 mm | B: 70 mm
  • 63 — Produktcode: UGXX/63/X | Gewinde: M63x1.5 | NPT: 2-1/2 in | B Min: 47.2 mm | B Max: 55.9 mm | GL min: 15 mm | C: 70 mm | B: 80 mm
  • 75s — Produktcode: UGXX/75s/X | Gewinde: M75sx1.5 | NPT: 2-1/2 in | B Min: 52.8 mm | B Max: 59.0 mm | GL min: 15 mm | C: 80 mm | B: 80 mm
  • 75 — Produktcode: UGXX/75/X | Gewinde: M75x1.5 | NPT: 3 in | B Min: 59.1 mm | B Max: 67.9 mm | GL min: 15 mm | C: 90 mm | B: 90 mm


Technische Spezifikationen
  • Typ: UAG-Kabelverschraubung für unarmierte Kabel
  • Schutzcode und Zertifizierung: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db — Zertifikat IEP 14 ATEX 0217U
  • Materialien: MS58 Messing (optional vernickelt), Edelstahl AISI303 / 316L, Aluminium
  • Normen: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Schutzart: IP68
  • Temperaturbereiche je Dichtungsmaterial: NBR -30 °C bis +120 °C; Neopren -40 °C bis +100 °C; Silikon -60 °C bis +180 °C; TPE/V -30 °C bis +100 °C
  • Einsatzbereiche: Gefahrenzonen ZONE 1/2/21/22 und Gasgruppen IIA, IIB, IIC
  • Kabelkompatibilität: unarmierte Kabel; siehe obenstehende Größen- und Produktcodeangaben
