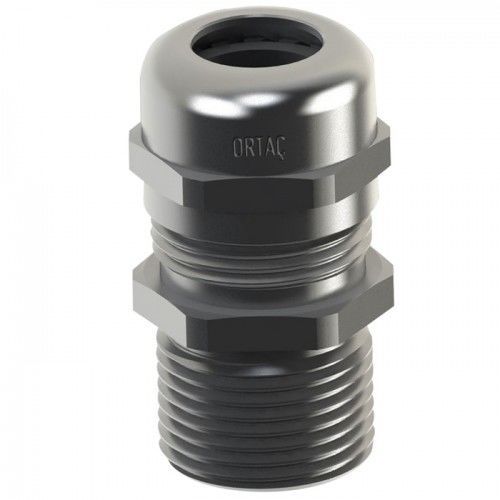

Messing-Kabelverschraubung UAGvernickeltes MessingAluminiumEdelstahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- vernickeltes Messing, Messing, Edelstahl, Aluminium
- Schutzniveau
- ex-geschützt, wasserdicht, IP68, für Gefahrenzonen
- Weitere Eigenschaften
- metrisch, für nicht bewehrte Kabel, mit Gewinde
- Kabeldurchmesser
Max: 70 mm
(2,76 in)Min: 3 mm
(0,12 in)- Gewindedurchmesser
Max: 90 mm
(3,54 in)Min: 12 mm
(0,47 in)- Klemmbereich
Max: 70 mm
(2,8 in)Min: 3 mm
(0,1 in)- Betriebstemperatur
Max: 180 °C
(356 °F)Min: -60 °C
(-76 °F)
Beschreibung
Produkt
Merapi Series Ex-Kabelverschraubungen für unarmierte Kabel UAG. Verfügbar in Größen M12 bis M90, Schutzart IP68, geeignet für explosionsgefährdete Bereiche.
Wesentliche Spezifikationen
Technische Daten (Größen & Codes)
Exd-Serie:
Exe-Serie (ausgewählte Reihen):
Merkmale / Technische Spezifikationen
Merapi Series Ex-Kabelverschraubungen für unarmierte Kabel UAG. Verfügbar in Größen M12 bis M90, Schutzart IP68, geeignet für explosionsgefährdete Bereiche.
Wesentliche Spezifikationen
- Typ: UAG (unarmiert) Ein-Klemm-Presseverschraubung
- Schutzkodex: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
- ATEX-Zertifikat: IEP 14 ATEX 0217U (UAG-Serie)
- Materialien: MS58 Messing (optional vernickelt), Edelstahl AISI 303 / AISI 316L, Aluminium
- Normen: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
- Schutzart: IP68
- Dichtungstypen und Temperaturbereiche: NBR (-30 °C bis +120 °C), Neopren (-40 °C bis +100 °C), Silikon (-60 °C bis +180 °C), TPE/V (-30 °C bis +100 °C)
- Anwendungsbereich: Zone 1, Zone 2, Zone 21, Zone 22; Gasgruppen IIA, IIB, IIC
- Kabeltyp: Unarmiert
Technische Daten (Größen & Codes)
Exd-Serie:
- M12 | Code UAGXX/12/X | Gewinde M12x1,5 | AG 3/8 in | GL min.: 15 mm | Klemmumfang: 3–6,5 mm | Schlüssel B: 14 | C: 14
- M16 | Code UAGXX/16/X | Gewinde M16x1,5 | AG 3/8 in | GL min.: 15 mm | Klemmumfang: 4–8 mm | Schlüssel B: 18 | C: 17
- M20 | Code UAGXX/20/X | Gewinde M20x1,5 | AG 1/2 in | GL min.: 15 mm | Klemmumfang: 6–12 mm | Schlüssel B: 22 | C: 22
- M25s | Code UAGXX/25s/X | Gewinde M25x1,5 | AG 3/4 in | GL min.: 15 mm | Klemmumfang: 10–14 mm | Schlüssel B: 27 | C: 24
- M25 | Code UAGXX/25/X | Gewinde M25x1,5 | AG 3/4 in | GL min.: 15 mm | Klemmumfang: 13–18 mm | Schlüssel B: 30 | C: 30
- M32 | Code UAGXX/32/X | Gewinde M32x1,5 | AG 1 in | GL min.: 15 mm | Klemmumfang: 13–18 mm | Schlüssel B: 34 | C: 30
- M40 | Code UAGXX/40/X | Gewinde M40x1,5 | AG 1 1/4 in | GL min.: 15 mm | Klemmumfang: 18–25 mm | Schlüssel B: 43 | C: 40
- M50 | Code UAGXX/50/X | Gewinde M50x1,5 | AG 1 1/2 in | GL min.: 15 mm | Klemmumfang: 22–32 mm | Schlüssel B: 55 | C: 50
- M63s | Code UAGXX/63s/X | Gewinde M63x1,5 | AG 2 in | GL min.: 15 mm | Klemmumfang: 33–44 mm | Schlüssel B: 68 | C: 64
- M63 | Code UAGXX/63/X | Gewinde M63x1,5 | AG 2 in | GL min.: 15 mm | Klemmumfang: 45–50 mm | Schlüssel B: 70 | C: 75
- M75s | Code UAGXX/75s/X | Gewinde M75x1,5 | AG 2 1/2 in | GL min.: 20 mm | Klemmumfang: 45–55 mm | Schlüssel B: 85 | C: 75
- M75 | Code UAGXX/75/X | Gewinde M75x1,5 | AG 2 1/2 in | GL min.: 20 mm | Klemmumfang: 50–63 mm | Schlüssel B: 90 | C: 90
- M80 | Code UAGXX/80/X | Gewinde M80x2,0 | AG 3 in | GL min.: 20 mm | Klemmumfang: 50–63 mm | Schlüssel B: 90 | C: 90
- M90 | Code UAGXX/90/X | Gewinde M90x2,0 | AG 3 in | GL min.: 20 mm | Klemmumfang: 60–70 mm | Schlüssel B: 100 | C: 100
Exe-Serie (ausgewählte Reihen):
- M12 | Code EUAGXX/12/X | Gewinde M12x1,5 | AG 3/8 in | GL min.: 6 mm | Klemmumfang: 3–6,5 mm | Schlüssel B: 14 | C: 14
- M16 | Code EUAGXX/16/X | Gewinde M16x1,5 | AG 3/8 in | GL min.: 7 mm | Klemmumfang: 4–8 mm | Schlüssel B: 18 | C: 17
- M20 | Code EUAGXX/20/X | Gewinde M20x1,5 | AG 1/2 in | GL min.: 8 mm | Klemmumfang: 6–12 mm | Schlüssel B: 22 | C: 22
- M25s | Code EUAGXX/25s/X | Gewinde M25x1,5 | AG 3/4 in | GL min.: 8 mm | Klemmumfang: 10–14 mm | Schlüssel B: 27 | C: 24
- M25 | Code EUAGXX/25/X | Gewinde M25x1,5 | AG 3/4 in | GL min.: 8 mm | Klemmumfang: 13–18 mm | Schlüssel B: 30 | C: 30
- M32 | Code EUAGXX/32/X | Gewinde M32x1,5 | AG 1 in | GL min.: 9 mm | Klemmumfang: 13–18 mm | Schlüssel B: 34 | C: 30
- M40 | Code EUAGXX/40/X | Gewinde M40x1,5 | AG 1 1/4 in | GL min.: 9 mm | Klemmumfang: 18–25 mm | Schlüssel B: 43 | C: 40
- M50 | Code EUAGXX/50/X | Gewinde M50x1,5 | AG 1 1/2 in | GL min.: 9 mm | Klemmumfang: 22–32 mm | Schlüssel B: 55 | C: 50
- M63s | Code EUAGXX/63s/X | Gewinde M63x1,5 | AG 2 in | GL min.: 14 mm | Klemmumfang: 33–44 mm | Schlüssel B: 68 | C: 64
- M63 | Code EUAGXX/63/X | Gewinde M63x1,5 | AG 2 in | GL min.: 15 mm | Klemmumfang: 45–50 mm | Schlüssel B: 70 | C: 75
- M75s | Code EUAGXX/75s/X | Gewinde M75x1,5 | AG 2 1/2 in | GL min.: 20 mm | Klemmumfang: 45–55 mm | Schlüssel B: 85 | C: 75
- M75 | Code EUAGXX/75/X | Gewinde M75x1,5 | AG 2 1/2 in | GL min.: 20 mm | Klemmumfang: 50–63 mm | Schlüssel B: 90 | C: 90
- M80 | Code EUAGXX/80/X | Gewinde M80x2,0 | AG 3 in | GL min.: 20 mm | Klemmumfang: 50–63 mm | Schlüssel B: 90 | C: 90
- M90 | Code EUAGXX/90/X | Gewinde M90x2,0 | AG 3 in | GL min.: 20 mm | Klemmumfang: 60–70 mm | Schlüssel B: 100 | C: 100
Merkmale / Technische Spezifikationen
- Typ: UAG Kabelverschraubung für unarmierte Kabel (einfacher Kompressionsabschluss)
- Schutzkodex: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
- ATEX-Zertifikat: IEP 14 ATEX 0217U (UAG-Serie)
- Materialien: MS58 Messing (optional vernickelt), Edelstahl AISI 303 / AISI 316L, Aluminium
- Normen: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
- Schutzart: IP68
- Dichtungen verfügbar: NBR, Neopren, Silikon, TPE/V mit entsprechenden Temperaturbereichen
- Geeignet für explosionsgefährdete Bereiche: Zone 1, Zone 2, Zone 21, Zone 22; Gasgruppen IIA, IIB, IIC
- Kabeltyp: Unarmiert
- Verfügbare Größen: M12 bis M90 mit entsprechenden Klembereichen und Schlüsselgrößen wie aufgeführt
