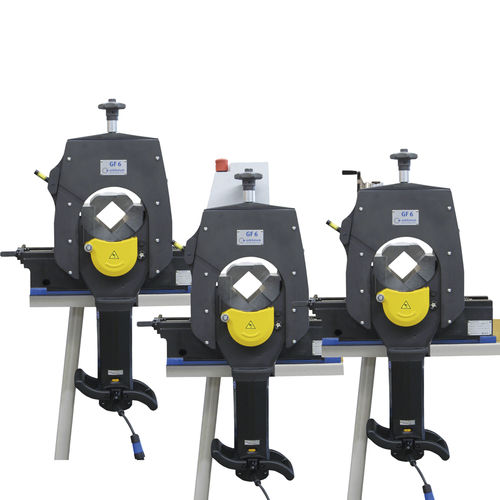

Motorisierte Rohrtrenn- und Anfasmaschine GF

tragbar

Kurzbeschreibung
Rechtwinklige, gratfreie und verformungsfreie Rohrtrennungen zur Schweißvorbereitung. Geeignet für dickwandige Rohre. Planetenschneidverfahren (kalter Schnitt) schont die Materialstruktur. Erhältlich mit manuellem (MVM) oder automatischem (AVM) Vorschub; integrierte Anfasoption.

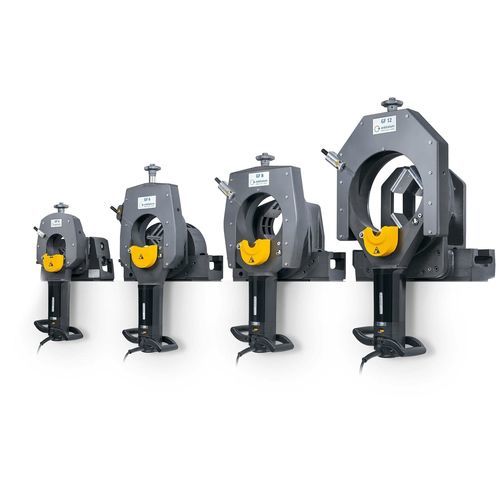

Varianten

• GF 4 (MVM / AVM)
• GF 6 (MVM / AVM)
• GF 8 (MVM / AVM)
• GF 12 (MVM / AVM)

Rohr-Außendurchmesser

• GF 4: Rohr-OD 12,00 – 120,00 mm; Wandstärke 1,00 – 9,00 mm
• GF 6: Rohr-OD 21,30 – 168,30 mm; Wandstärke 1,50 – 15,00 mm
• GF 8: Rohr-OD 114,00 – 230,00 mm; Wandstärke 2,00 – 10,00 mm
• GF 12: Rohr-OD 154,00 – 325,00 mm; Wandstärke 2,00 – 10,00 mm

Maschinengewicht

• GF 4: 61,3 kg
• GF 6: 92,7 kg
• GF 8: 102,5 kg
• GF 12: 138,6 kg

Wesentliche Funktionen & Vorteile

• Schweißvorbereitung: Planetenschneiden liefert gratfreie, rechtwinklige Rohrenden; integriertes Anfasen möglich für Orbitalschweißen und automatisierte Prozesse.
• Prozessgeschwindigkeit: Schnitte in Sekunden reduzieren Bearbeitungszeit; schnelle Anpassung an Rohrmaße verringert Rüstzeiten.
• Vorschubvarianten: AVM – automatischer Vorschub für kontinuierlichen Betrieb mit konstanter Vorschubkraft; MVM – manueller Vorschub mit Handrad für kontrollierte Schnitte.
• Bedienung & Sicherheit: Ergonomisch optimierter Motorgriff, automatische Abschaltung nach Schnittende, Spannbackenaufsätze aus Edelstahl zum Korrosionsschutz.
• Werkstoffvielfalt: Bearbeitung von Edelstahl, Kupfer, Aluminium, Kunststoff, Gussstoff und Hochleistungslegierungen (z. B. Hastelloy®, P91); Drehzahlbereich 40–215 U/min.
• Wartung & Zuverlässigkeit: Lange Werkzeugstandzeiten, wartungsfreundliche Konstruktion und langzeiterprobte Technologie.

Charakteristika / Technische Daten

• Produktfamilie: GF Serie (GF 4, GF 6, GF 8, GF 12)
• Schnittprinzip: Planetenschneiden (kalter Schnitt)
• Integriertes Anfasen: parallel oder separat zum Schnitt
• Vorschubvarianten: AVM = automatisches Vorschubmodul; MVM = manuelles Vorschubmodul
• Drehzahlbereich: 40–215 U/min
• Werkstoffkompatibilität: Edelstahl, Kupfer, Aluminium, Kunststoff, Guss, Hochleistungslegierungen
• Rohr-OD / Wandstärken: siehe Block Rohr-Außendurchmesser
• Maschinengewicht: siehe Block Maschinengewicht
• Sicherheitsmerkmale: automatische Abschaltung, ergonomischer Griff, Spannbackenaufsätze aus Edelstahl
• Produktivitätsmerkmale: integrierter Strichlaser zur Markierung, schnelle Anpassung an Rohraußendurchmesser
• Wartung: wartungsfreundliches Design, Schnellkupplung für Flexdrehkabel
