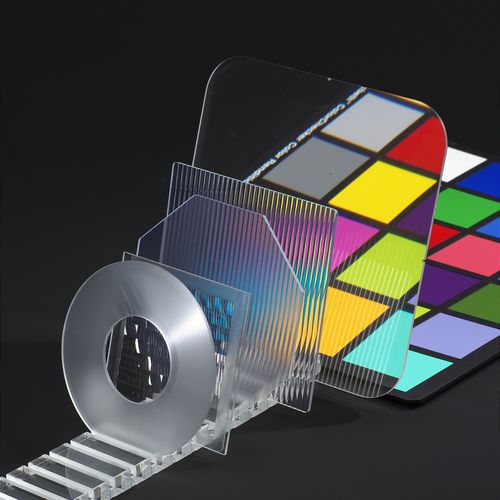

Optisches Prisma / Fresnel PR series

KunststoffmaßgefertigtMikro

Ein Fresnel Prisma verfügt über lineare Strukturen mit einem konstanten Prismenwinkel. Parallel verlaufendes Licht wird mit einem konstanten Ablenkungswinkel umgelenkt. Mikrostrukturierte Optikkomponenten aus Kunststoff weisen viele Vorteile zu herkömmlichen optischen Bauteilen auf. Dazu zählen: •die beachtliche Verringerung von Gewicht, Volumen und Bautiefe, •die Fertigungsmöglichkeit von Bauteilen mit extrem hohen Aperturen und optisch wirksamen Flächen, •nahezu unbegrenzte optische Gestaltungsmöglichkeiten, •zusätzliche optische Korrekturmöglichkeiten durch die Verwendung von asphärischen und nichtstetigen Flächen •kostengünstige Realisierung selbst anspruchsvoller Formen, •geringe Spannungsdoppelbrechung. ____________________________________________________________________________ Alle Angaben in mm. Das verwendete Standardmaterial ist PMMA (Brechungsindex = 1,49; relative Dispersion = 58). Andere Materialien sind verfügbar. Die Prismen verfügen über einen unstrukturierten Rand von ca. 5 - 20mm. Die Standarddicke beträgt 1,8mm ± 0,3, andere Dicken (≥0,8mm) sind möglich Andere Abmessungen bzw. spezielle Zuschnitte sind auf Anfrage realisierbar. Spezielle Designs können auf Kundenwunsch umgesetzt werden.
