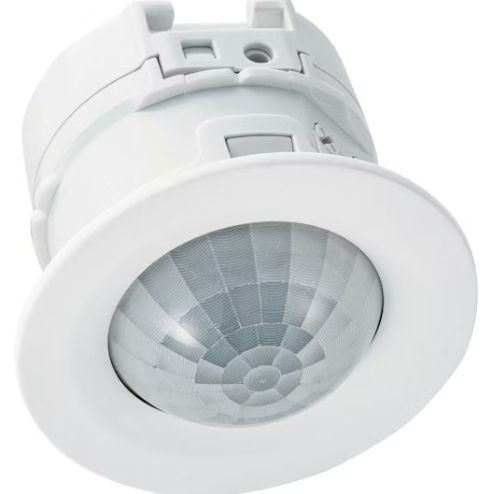

Einbruch-Detektor AP-360BR

BewegungPassiv-InfrarotPIR

Übersicht
Als Teil der AP-Serie für Unterputz-PIR-Sensoren im Innenbereich ist der AP-360BR ein kompakter, unauffälliger Funk-Deckenmelder mit 360° Volumenerfassung. Geeignet für Lobbys, Büros und Räume; vorgesehen für Einbruchserkennung, Lichtsteuerung und Gebäude-/Hausautomation.

Hauptmerkmale

• Unterputz-Funk-PIR zur Bewegungserkennung und Automatisierung
• 360° Volumenabdeckung bei Deckenmontage
• Empfohlene Montagehöhe: 2,5–4,5 m
• Einbau oder Montage in einer 86er-Dose möglich
• Einstellbare Empfindlichkeit und auswählbarer Batteriespar-Timer

Stromsparfunktionen
Der Melder bietet einen Batteriespar-Timer mit wählbaren Laufzeiten (Standard: 120 Sekunden; Alternative: 5 Sekunden) zur Optimierung der Batterielebensdauer.

Anwendungen

• Foyers und Eingangsbereiche
• Büros und Besprechungsräume
• Wohnräume und Gebäudeautomation

Technische Daten

• Produktpalette: AP-Serie
• Typenschlüssel: AP-360BR(C)
• Erkennungsmethode: Passiv-Infrarot (PIR)
• Erfassungsbereich: ø6 m bei Einbauhöhe 4,5 m
• Erfassbare Geschwindigkeit: 0,3–3,0 m/s
• Empfindlichkeit: 2,0 °C bei 0,6 m/s; 3 Stufen einstellbar
• Stromversorgung: 2,7–3,6 V DC (CR123A-Batterie)
• Stromaufnahme: 3 V DC — Stand-by: 10 μA, Max.: 4 mA
• Alarmausgang (R): N.O./N.C., 3,6 V DC, 10 mA max.
• Fehlerausgang (DQ): N.C., 28 V DC, 100 mA max. (Kontakt öffnet beim Entfernen des Gehäuses)
• LED-Anzeige: Aufwärmen beim Einschalten: blinkend; Stand-by: aus; Alarm: dauerhaft an
• Betriebstemperatur: -20 bis +50 °C
• Relative Luftfeuchte: < 95%
• Installation: Innenbereich (Unterputz oder 86er-Dose)
• Empfohlene Montagehöhe: 2,5–4,5 m
• Gewicht: 50 g
