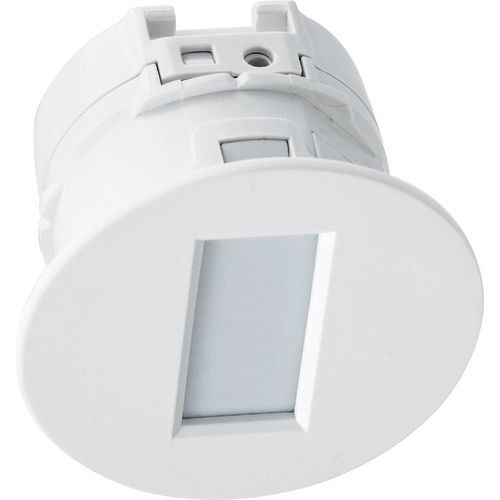

Einbruch-Detektor AP-20NB

BewegungPassiv-InfrarotPIR

Produktbeschreibung
Kompakter, verkabelter Einbau-PIR-Bewegungsmelder zur Innenraum-Bewegungserkennung und Integration in Alarm- und Automationssysteme.

Hauptmerkmale

• 6 m schmaler Vorhang- oder Flächenerfassungsbereich
• Deckenmontage (Höhe) oder Wandmontage
• Versenkter Einbau oder Montage in einer 86‑Typ Dose
• Einstellbare Erfassungsempfindlichkeit (mehrere Stufen)
• Niedriger Stromverbrauch und LED-Statusanzeige
• Manipulations-/Störmeldung bei Gehäuseabnahme

Anwendungsbereiche

• Sicherheitssysteme für gewerbliche und private Gebäude
• Flure, Eingänge, Fensterbereiche und Innenperimeter
• Integration in Alarmzentralen und Gebäudeautomationssysteme

Überblick
Der kompakte AP-20NB lässt sich an Wand oder Decke montieren und erzeugt Vorhang- oder Flächenerkennungszonen von 6 m. Er ist geeignet zur Überwachung in Fensternähe, an Türen und in Fluren sowie zur Einbindung in Innenanlagen.

Technische Daten

• Produktreihe: AP-Serie
• Typenschlüssel: AP-20NB(C)
• Erkennungsmethode: Passiv-Infrarot (PIR)
• Erfassungsbereich: < Deckenmontage > 6,0 m x 1,0 m bei 4,5 m Höhe; < Wandmontage > 6,0 m x 4,5 m bei 1,5 m Höhe
• Detektionsgeschwindigkeit: 0,3 bis 3,0 m/s
• Empfindlichkeit: ca. 2,0°C bei 0,6 m/s (einstellbare Stufen)
• Spannungsversorgung: 9,5 bis 16 V DC
• Stromaufnahme (12 V DC): Stand-by 11 mA, Max. 13 mA
• Alarmausgang (R): N.O./N.C., 28 V DC 200 mA max.
• Stör-/Manipulationsausgang: N.C. 28 V DC 100 mA max. (Kontakt öffnet bei Gehäuseabnahme)
• LED-Anzeige: Startphase: blinkend; Stand-by: aus; Alarm: dauerhaft an
• Betriebstemperatur: -20 bis +50°C
• Relative Luftfeuchtigkeit: < 95% (ohne Kondensation)
• Installation: Innenbereich
• Gewicht: 50 g
