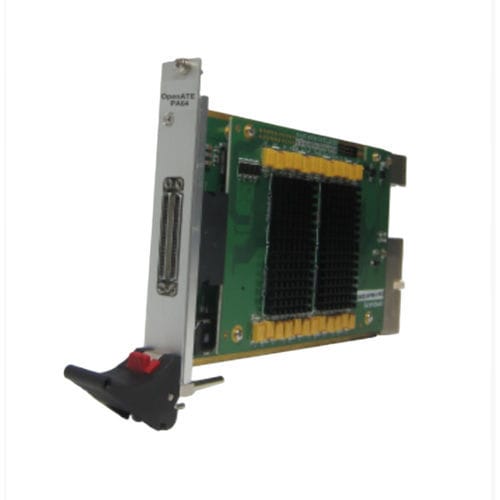

Digitale E/A-Karte PA64IX

64 E/APXIBox

Die PA64IX stellt ein neues Niveau an Leistung und Fähigkeiten für PXI-basierte digitale Messgeräte dar. Jede Karte kann als eigenständiges digitales Subsystem fungieren. Bei Bedarf können mehrere Karten miteinander verbunden werden, wobei bis zu 1024 bidirektionale Pins (16 Karten) unterstützt werden. Der PA64IX unterstützt auch tiefe Musterspeicher mit 32 M On-Board-Vektorspeicher mit statischer Richtungssteuerung pro Pin und mit Testraten bis zu 33 MHz. Mit dem neuen 32M-Erfassungsspeicher kann der PA64IX ein Datenprotokoll mit 64 Kanälen erfassen. Eigenschaften Der PA64IX unterstützt -0,5 ~ +3,5 VTH pro Kanal, VIH/VIL pro Kanal. Der PA64IX bietet 1, 2 Treiber-TG-Edges, 1 Strobe-TG-Edges, und vier Antriebsdatenformate werden unterstützt: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), die eine Vielzahl von Buszyklen und Wellenformen zum Testen von Produkten auf Leiterplatten- und Gehäuseebene erzeugen können Kompatibilität Alle OpenATE Interfaces PXI-Karten entsprechen der PXI-Spezifikation 2.0 (Ausgabe Aug. 2000) Software Das PA64 wird mit API und Pattern Editor geliefert. Der Pattern Editor ist ein Software-Tool zur Bearbeitung von Test muster bearbeitet. Anwendung - Digitale Mustererfassung - Erzeugung digitaler Muster - Hybride und digitale IC-Prüfung
