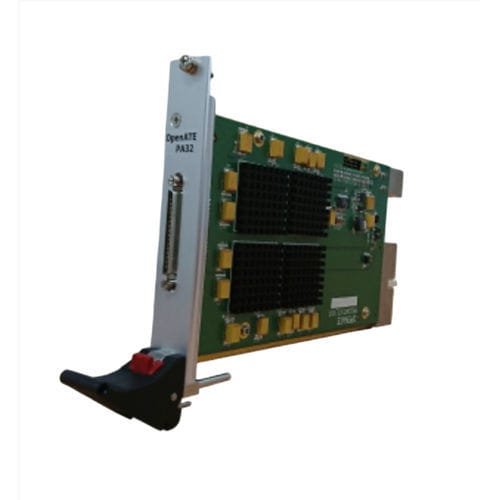

Digitale E/A-Karte PA32IX

TTL32 E/APXI

Die PA32IX stellt ein neues Niveau an Leistung und Fähigkeiten für PXI-basierte digitale Messgeräte dar. Jede Karte kann als eigenständiges digitales Subsystem fungieren oder, falls erforderlich, können mehrere Karten miteinander verbunden werden, wobei bis zu 512 bidirektionale Pins (16 Karten) unterstützt werden. Der PA32IX unterstützt auch einen tiefen Musterspeicher mit 64 M On-Board-Vektorspeicher mit statischer Richtungssteuerung pro Pin und mit Testraten bis zu 50 MHz. Mit dem neuen 64M-Erfassungsspeicher kann der PA32IX ein Datenprotokoll mit 32 Kanälen erfassen. Merkmale Der PA32IX unterstützt -0,5 ~ +3,5 VTH pro Kanal, VIH/VIL pro Kanal. Der PA32IX bietet 1, 2 Treiber-TG-Edges, 1 Strobe-TG-Edges, und vier Laufwerksdatenformate werden unterstützt: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), wodurch eine Vielzahl von Buszyklen und Wellenformen zum Testen von Produkten auf Board- und Box-Ebene flexibel erstellt werden können On-Board-Speicher Der PA32IX bietet 64 M Vektorspeicher pro Kanal Kompatibilität Alle OpenATE Interfaces PXI-Karten entsprechen der PXI-Spezifikation 2.0 (Ausgabe Aug. 2000) Software Der PA32IX wird mit API und Pattern Editor geliefert. Der Pattern Editor ist ein Software-Tool zur Bearbeitung von Testmustern Anwendung - Digitale Mustererfassung - Digitale Mustererstellung - Hybride und digitale IC-Prüfung
