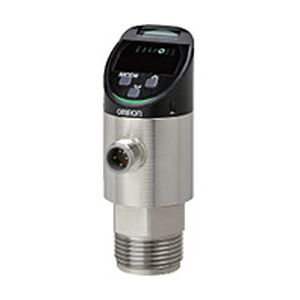

Relativdrucksensor E8PC series

piezoelektrischDehnungsmessstreifen4-20 mA

Übersicht
Der OMRON E8PC ist ein kompakter Multi-Sensing-Sensor, der Druck und Temperatur gleichzeitig an derselben Stelle misst und über IO-Link kommuniziert. Er ist für die Inline-Überwachung von Hydraulik- und Dichtmittelsystemen konzipiert, um frühe Anzeichen von Anomalien zu erkennen und die Prozessstabilität zu verbessern.

Pressenanlage — Probleme

• Steigende Hydrauliköltemperatur verringert die Viskosität des Öls.
• Abnehmender Hydraulikdruck führt zu inkonsistenter Pressqualität.
• Nur Drucküberwachung erkennt temperaturbedingte Viskositätsänderungen nicht.

Pressenanlage — Lösung von OMRON

• Kombinieren Sie Druck- und Temperaturmessungen, um frühe Anzeichen von Druckverlust und Viskositätsänderungen zu erkennen.
• Quantifizieren Sie optimale Temperatur- und Druckbereiche an derselben Messstelle ohne alleinige Abhängigkeit von Bedienerfahrung.
• Senden Sie Zustandsdaten per IO-Link an die SPS für automatische Alarme und Gegenmaßnahmen.

Bearbeitungszentrum — Probleme

• Hydrauliköltemperatur steigt bei wiederholten Werkzeugwechseln an.
• Verschleiß an Dichtungen führt zu Hydraulikölverlusten.
• Druckabfall verschlechtert die Bearbeitungsqualität.
• Mehrere Hydraulikabschnitte erschweren das schnelle Auffinden degradierter Dichtungen.

Bearbeitungszentrum — Lösung von OMRON

• Nutzen Sie Temperaturanstieg als Indikator für mögliche Leckagen und Dichtungsverschleiß.
• Überwachen Sie Temperaturtrends, um das thermische Verhalten mit Dichtungsverschleiß zu korrelieren.
• Montieren Sie mehrere Sensoren an verschiedenen Leitungen; LED-Anzeige und IO-Link-Daten ermöglichen eine schnelle Identifizierung der betroffenen Leitung.

Dichtmittelspender — Probleme

• Die abgegebene Menge variiert bei gleichem Druck, da die Viskosität des Dichtmittels temperaturabhängig ist.
• Sowohl Druck als auch Temperatur müssen kontrolliert werden, um gleichbleibende Mengen zu gewährleisten.
• Platzmangel kann die Installation von zwei separaten Sensoren verhindern.

Dichtmittelspender — Lösung von OMRON

• Die gleichzeitige Messung von Druck und Temperatur ermöglicht die Erkennung von Zuständen, die Dosierungsabweichungen verursachen.
• Quantifizieren Sie optimale Dosierdruck- und Temperaturbereiche ohne Abhängigkeit von Bedienerfähigkeiten.
• Ein einzelner Multi-Sensing-Sensor spart Installationsplatz gegenüber zwei getrennten Sensoren.

Kernfunktionen

• Multi-Sensing: gleichzeitige Messung von Druck und Temperatur an derselben Stelle.
• Druckerfassung: piezoelektrisches Element mit hartkeramischer Messfläche; Erfassung über Widerstandsänderung der Dehnungsmessstreifen.
• Temperaturerfassung: Element hinter dem piezoelektrischen Element montiert für co-lokalisierte Messung.
• Multi-Sensing-Anzeige (Patent anhängig): visualisiert Ursachen von Anomalien durch Überwachung von Flow+Temperature und Pressure+Temperature; Ausgabe an SPS via IO-Link.
• Einheitendarstellung und Skalierungsfunktion: wandelt Einheiten um und skaliert detektierte Werte auf anwendungsbezogene Referenzwerte.
• Hochhellige LED-Anzeige mit konfigurierbaren Farbmustern (3 Muster + aus).
• Winkelverstellung bis 330° und 180° umkehrbare Anzeige für flexible Montage.
• Peak/Bottom Hold, NPN/PNP Polaritätswahl und zwei Kanäle für analoge Stromausgänge.
• Selbstdiagnoseausgänge und Batch-Einstellungen vom Host via IO-Link für effiziente Wartung.
• Kompatibel mit Visualisierungssoftware F-Scape für Fernüberwachung ohne komplexe Programmierung.
• Kompaktes, leicht zu reinigendes Design und dauerhafte flüssigkeitsberührende Teile; erweiterte Kabel- und Adapteroptionen verfügbar (separat erhältlich).

Technische Daten

• Modellname: E8PC.
• Messprinzip (Druck): piezoelektrisches Element mit hartkeramischer Messfläche.
• Temperaturmessung: Element hinter dem piezoelektrischen Element montiert für simultane Messung an derselben Stelle.
• Ausgänge: IO-Link Kommunikation unterstützt; zwei Kanäle analoger Stromausgang für gleichzeitige physikalische Ausgaben.
• LED-Anzeige: hochhellig mit konfigurierbaren Farbmuster (3 Farben + aus).
• Polaritätswahl: NPN/PNP per Knopfdruck wählbar.
• Anzeigeorientierung: 330° Winkelverstellung; 180° umkehrbare Anzeige.
• Funktionen: Skalierung (Referenzeinstellung), Peak/Bottom Hold, Selbstdiagnose, Batch-Einstellung vom Host via IO-Link.
• Empfohlene Zubehörteile: spezielle Adapter (separat erhältlich); Drossel empfohlen bei Pulsation/Vibration.
• Design: kompakt, leicht zu reinigen, langlebige flüssigkeitsberührende Teile.
• Patentstatus: Multi-Sensing-Anzeige Patent anhängig (Anmeldung in Japan Juli 2022).
