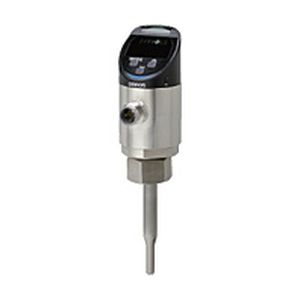

Thermo-Strömungssensor E8FC series
Volumenfür Flüssigkeitenfür Kühlsysteme

Thermo-Strömungssensor - E8FC series - OMRON - Volumen / für Flüssigkeiten / für Kühlsysteme
Thermo-Strömungssensor - E8FC series - OMRON - Volumen / für Flüssigkeiten / für Kühlsysteme
Thermo-Strömungssensor - E8FC series - OMRON - Volumen / für Flüssigkeiten / für Kühlsysteme - Bild - 2
Thermo-Strömungssensor - E8FC series - OMRON - Volumen / für Flüssigkeiten / für Kühlsysteme - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Thermo
Typ
Volumen
Anwendung
für Flüssigkeiten, zur Prozessüberwachung, für Kühlsysteme
Weitere Eigenschaften
kompakt, mit Analogausgang, mit Digitalausgang, smart, mit Temperaturmessung, mit IO-Link-Schnittstelle

Beschreibung

Übersicht
  • IoT-Durchflusssensoren, die Frühindikatoren für Anomalien in Kühlwasser, wasserlöslichen Kühlmitteln und nicht wasserlöslichen Ölen durch gleichzeitige Messung von Durchfluss und Temperatur an derselben Stelle erkennen.


Kernkonzept
  • Überwachen der Kombination Durchfluss + Temperatur an einem Punkt, um Leistungsabfall der Kühlung zu erkennen, bevor Fehler oder unerwartete Stillstände auftreten.
  • Multi-Sensing-Anzeige zeigt wahrscheinliche Ursachen durch Kombination von Durchfluss+Temperatur und Druck+Temperatur an.


Anwendungen — Schweißmaschine
Probleme
  • Ein Anstieg der Kühlwassertemperatur verringert die Kühlung von Schweißspitzen oder Transformatoren, was zu Überhitzung, Verformung, Schweißfehlern und plötzlichen Stillständen führt.
  • Die reine Durchflussüberwachung erkennt einen Temperaturanstieg nicht.


Lösung
  • Durch die gleichzeitige Messung von Durchfluss und Temperatur können Anzeichen erkannt werden, bevor sich Schweißspitzen verformen oder es zu plötzlichen Stillständen kommt.


Anwendungen — Spritzgussmaschine
Probleme
  • Bei ausreichendem Volumen kann eine erhöhte Wassertemperatur die Kühlleistung verringern, was zu Verformungen, Lunkerbildungen oder anderen Formfehlern führt.
  • Eine reine Durchflussüberwachung erkennt den Temperaturanstieg nicht.


Lösung
  • Messung von Durchfluss und Temperatur an derselben Stelle, Festlegung optimaler Bereiche und Erkennung der Kühlleistungsverschlechterung ohne Abhängigkeit von Betreibererfahrung.
  • Mehrere Sensoren mit LED-Indikatoren ermöglichen eine schnelle Identifikation des betroffenen Rohrs und der Art der Anomalie.


Anwendungen — Karburierofen
Probleme
  • Strengere Anforderungen an die Bauteilfestigkeit erfordern stabile Kühlleistung; sowohl Durchfluss als auch Temperatur müssen konstant gehalten werden.
  • Das Nachrüsten separater Thermometer erhöht die Installationskosten.


Lösung
  • Die gleichzeitige Überwachung von Kühlwassertemperatur und Durchfluss sorgt für optimale Kühlleistung, gleichmäßige Oberflächenbeschaffenheit und höhere Bauteilfestigkeit.


Hauptmerkmale
  • Multi-Sensing-Technologie: Thermisches Durchflussverfahren; die Fließgeschwindigkeit wird über die Abkühlgeschwindigkeit eines beheizten Elements (Ta) ermittelt, der Durchfluss aus dem Rohrdurchmesser berechnet.
  • Temperaturmessung: Temperaturelement Tb misst die Fluidtemperatur direkt.
  • Multi-Sensing-Anzeige (Patent anhängig): Bewertet kombinierte Werte; Anzeige farblich in 3 Mustern einstellbar (+ Aus).
  • Relative Anzeige: Zeigt die Änderungsrate in Prozent relativ zum eingestellten Durchfluss (Smart Tuning für variable Umgebungen und Flüssigkeiten).
  • Einheitenanzeige: Umrechnung und Anzeige in physikalischen Einheiten.
  • Scaling-Funktion: Angezeigte Durchflusswerte können an Referenzdurchflüsse angepasst werden.
  • Hochhellige LED für Sichtbarkeit in dunklen Bereichen und hinter Geräten.
  • Winkelverstellung bis 330° und 180° umkehrbare Anzeige für flexible Montage und einfache Ablesung.
  • Peak/Bottom Hold: Erfasst Werte zum Zeitpunkt eines Fehlers für die Auswertung ohne Vor-Ort-Präsenz.
  • NPN/PNP-Wahl: Umschaltbare Ausgangspolarität zur Reduzierung des Ersatzteillagers.
  • Zwei-Kanal-Analogstromausgang: Gleichzeitige Ausgabe von Durchfluss/Druck und Temperatur für Systeme mit nur analogen Eingängen.
  • Selbstdiagnoseausgänge: Sensor erkennt und meldet Anschlussfehler oder Störungen.
  • Chargeneinstellung über IO-Link: Batch-Konfiguration vom Host zur einheitlichen Einstellung während der Wartung.
  • Visualisierungsunterstützung: Datenerfassung und Fernüberwachung mit Visualisierungssoftware F-Scape ohne komplexe Systemintegration.
  • Kompaktes Design für die Montage in engen Räumen; erweitertes Kabel- und Adapterangebot verfügbar (separat erhältlich).
  • Abnehmbare Struktur zur einfachen Reinigung und periodischen Inspektion.
  • Robuste medienberührende Bauteile für lange Lebensdauer in flüssigen Umgebungen.


Technische Daten
  • Produktfamilie / Serie: E8FC
  • Produkttyp: IoT-Durchflusssensor (gleichzeitige Messung von Durchfluss und Temperatur)
  • Messmethode: Thermisches Durchflussverfahren (Fließgeschwindigkeit via Abkühlung des Elements Ta; Durchfluss abgeleitet aus Rohrdurchmesser)
  • Temperaturelement: Tb (direkte Messung der Fluidtemperatur)
  • Ausgänge: IO-Link-Kommunikation, zwei-Kanal-Analogstromausgänge (Durchfluss/Druck und Temperatur), wählbarer digitaler Ausgang NPN/PNP
  • Anzeige: Multi-Sensing-LED mit 3 Farbmustern (+ Aus), Relative-Anzeige (%), Einheitenumrechnung
  • Funktionen: Smart Tuning, Scaling (Anpassung an Referenzdurchfluss), Peak/Bottom Hold, Selbstdiagnoseausgänge, Chargeneinstellung via IO-Link
  • Montage: Winkelverstellung bis 330°, 180° umkehrbare Anzeige, kompakt für enge Räume
  • Wartung: Abnehmbare, leicht zu reinigende Struktur
  • Zubehör: Erweitertes Kabel- und Adapterprogramm verfügbar (separat erhältlich); Drossel empfohlen bei Pulsation/Vibration
  • Visualisierungskompatibilität: F-Scape Visualisierungssoftware
  • Letztes Update des Quellinhalts: 1. August 2022
