Visualisierungs-Anwendungssoftware Q-upNavi

ÜberwachungDatenerfassungs und -analyseDatenerfassung

Produkt
Software zur Verbesserung der Produktivität, das Qualitäts- und Produktivitätsdaten in der Produktion erfasst und analysiert, um effiziente Verbesserungsmaßnahmen zu unterstützen.

Überblick
Erfasst in Echtzeit 4M-Produktionsdaten, die die Qualität beeinflussen, und unterstützt effiziente Verbesserungsaktivitäten auf Grundlage von Qualitätsinformationen aus Inspektionsgeräten.

Q-upAuto feat. Inspection (Q-upAuto I)

• Zweck: Steigerung der Produktivität beim Betrieb von Inspektionsmaschinen durch automatische Echtzeitanalyse.

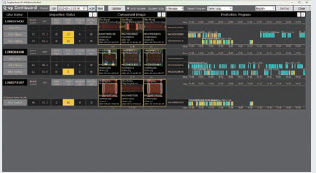

• Dashboard: Visualisiert den Betriebszustand aller Inspektionsmaschinen ohne Spezialkenntnisse und ermöglicht die Echtzeit-Erkennung von Inspektionsanomalien zur Minimierung von Produktionsausfällen.
• Inspektionsstatus-Benachrichtigung: Analysiert Inspektionsanomalien automatisch und sendet Push-Benachrichtigungen, um schnell die Teilenummern zu identifizieren, die eine Anpassung benötigen.
• Reporting: Erstellt automatisch tägliche/wöchentliche/monatliche Berichte mit Entwicklung der Durchlaufquote, Fehlalarmrate und anomalen Benachrichtigungsblöcken, um Verbesserungswirkungen zu bestätigen und indirekte Arbeitszeiten zu reduzieren.
• Leistungsvergleich: Verfolgt Verbesserungen der Durchlaufquote und Fehlalarmrate im Zeitverlauf pro Linie oder Inspektionsprogramm.
• Systemkonfiguration: Q-upAuto-kompatible Version - S10 series V4.01.00A oder höher; S730/530 series V3.03.00C oder höher.

Q-upAuto feat. Component (Q-upAuto C)

• Zweck: Unterstützung der Herstellung qualitativ hochwertiger Produkte durch die Verknüpfung von Inspektionsergebnissen und Mounter-Daten in Echtzeit.
• Analyseunterstützung: Nutzt die 'defekt'-Beurteilung der Inspektionsmaschine als Ausgangspunkt und verknüpft diese mit Mounter-Faktoren (Advance, Head, Feeder-Status), um Beziehungen automatisch zu analysieren.
• Qualitätsbenachrichtigung: Empfang von Warnungen bei Qualitätsverschlechterung oder Anomalien, die durch den Bestückungsprozess verursacht werden.
• Arbeitsauftrag: Identifikation detaillierter Zustände problematischer Mounter-Faktoren (Düse, Head, Feeder), um Gegenmaßnahmen effizienter zu gestalten.
• Reporting: Erstellt automatisch tägliche/wöchentliche/monatliche Berichte; Überprüfung von Qualitätsresultaten und Fehlermeldungen für jeden Mounter-Faktor sowie Pass-/Defekt-Raten pro Modell.
• Systemkonfigurationshinweis: Q-upAuto-kompatible Version - S10 series V4.01.00A oder höher; S730/530 series V3.03.00C oder höher. Erfordert OMRON Q-upAuto-Verbindungslizenz von Panasonic oder FUJI.

Q-upOpti
Optimierung von Prüfgeräteeinstellungen: Optimiert die Prüf-/Schwellenwerte von SPI (Post-Print-Inspection) und Vor-Reflow-Inspektionen basierend auf Qualitätsmaßstäben der Post-Reflow-Inspektionsmaschinen, um Fehlalarme und Escape-Fälle zu reduzieren.

Q-upNavi (general)
Analysiert Qualitätsdaten (z. B. Fehlerbilder und Inspektionsergebnisse) aus Inspektionssystemen sowie Produktivitätskennzahlen (Fehler- und Fehlalarmraten), um fehlerfreie Fertigung und gezielte Verbesserungsmaßnahmen zu unterstützen.

Eigenschaften / Technische Daten

• Brand: OMRON
• Produkttyp: Software zur Verbesserung der Produktivität
• Bezeichnung: Q-upNavi Series
• Hauptfunktionen: Echtzeiterfassung von 4M-Produktionsdaten, automatische Analyse von Inspektionsanomalien, Dashboard-Visualisierung, Push-Benachrichtigungen, automatisiertes Reporting, Leistungsvergleich, Verknüpfung von Inspektions- und Mounter-Daten, Optimierung von Prüfwerten.
• Q-upAuto-Kompatibilität: S10 series V4.01.00A oder höher; S730/530 series V3.03.00C oder höher.
• Lizenzierung: Erfordert OMRON Q-upAuto-Verbindungslizenz von Panasonic oder FUJI.
• Letzte Seitenaktualisierung: 22. April 2024.
