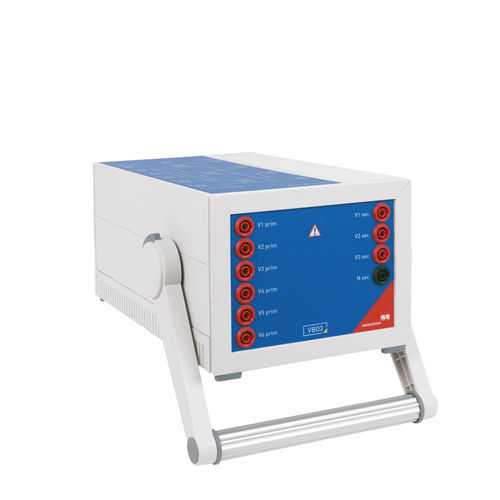

Dreiphasiger Transformator VBO3

SpannungTischgerätTest

Dreiphasiger Spannungswandler VBO3 ist ein dreiphasiger Spannungswandler mit einem Überset-zungsverhältnis 1:2. Der Wandler erweitert den Anwendungsbereich eines CMC auf bis zu 600 V (L-N). Hauptanwendungsgebiete sind Prüfungen in Anlagen zur Erzeugung erneuerbarer Energien und In-dustrienetzen mit 400 V (L-N) [690 V L-L]. Der Wandler ist für eine Nennfrequenz von 50/60 Hz ausgelegt, die Sekundärspannung ist lastabhängig. Zur Erzielung einer guten Genau-igkeit ist vor der Durchführung von Prüfungen eine Messung der Se-kundärspannung unter Last vorzunehmen. Das so ermittelte Überset-zungsverhältnis kann als Parameter in die Hardware-Konfiguration der Test Universe-Software eingetragen werden. Damit kann in Test Uni-verse direkt mit den Sekundärwerten gearbeitet werden. Bei einem CMC 430 (6 x 150 V) lassen sich unter Verwendung beider Spannungstripel ebenfalls 3 x 600 V mit Sternpunkt erzielen. Technical data: Nennleistung: 33 VA pro Phase Gewicht: 6.3 kg Abmessungen ohne Griff: 160 mm x 125 mm x 260 mm Einsatztemperatur: -25 °C ... +50 °C
