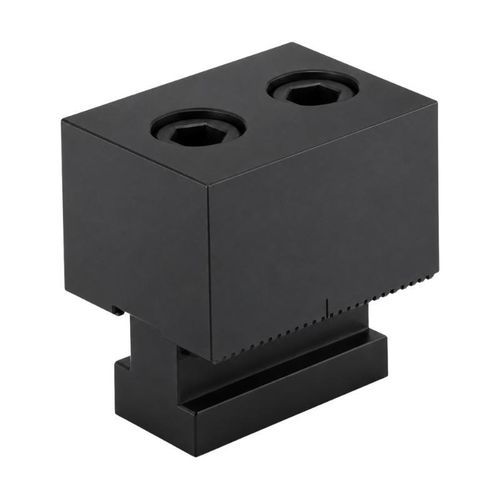

Stahlanschlag RHS-S2

rechteckig

Beschreibung
RHS-S2 verfügt über zwei glatte, nitrierte Backen. Es hat ein höheres Profil als RHS-S1 und eignet sich daher, wenn:

• Spannbacken mit Doppelkeil der F‑Serie verwendet werden

oder:

• das Werkstück auf einen Spannblock geladen ist und während des Spannens zusätzliche Unterstützung erforderlich ist

Es ist die optimale Wahl für eine zweite Einrichtung, um Markierungen zu vermeiden, auch wenn OK-VISE-Spannbacken mit voller Kraft eingesetzt werden. Sein Reibungskoeffizient macht es geeignet für Schrupp- und andere Zerspanungsarbeiten mit hohen Kräften. Genauigkeit von jeder Verzahnung zur Backenfläche: ± 0,01 mm.

Details
Typ: RHS-S2
Gewicht approx. (g): 2 420
Abmessungen: PDF-Zeichnung verfügbar
STEP (3D): STEP-CAD-Datei verfügbar

Technische Daten

• Zwei glatte, nitrierte Backen
• Höheres Profil im Vergleich zu RHS-S1
• Entwickelt für den Einsatz mit Doppelkeil-Spannbacken der F‑Serie
• Kann verwendet werden, wenn das Werkstück auf einen Spannblock geladen ist, um zusätzliche Unterstützung beim Spannen zu bieten
• Optimal für die zweite Einrichtung, um Markierungen bei voller Spannkraft zu vermeiden
• Reibungskoeffizient geeignet für Schrupp- und hochbelastete Bearbeitungen
• Genauigkeit von Verzahnung zur Backenfläche: ± 0,01 mm
• Ungefähres Gewicht: 2 420 g
• PDF-Zeichnung und STEP-CAD-Datei verfügbar
