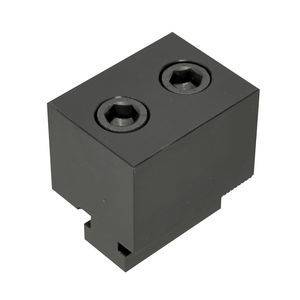

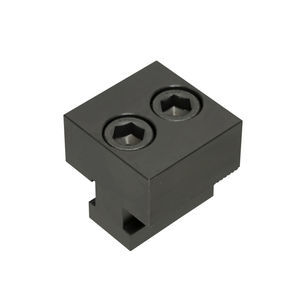

Stahlanschlag RHS-G1

rechteckig

Produktbeschreibung
Der RHS-G1 ist ein Anschlagmodul mit zwei HSS‑Stiften, die in das Werkstück eindringen und kleine Spuren hinterlassen. Die Stiftgreifung erzeugt eine deutlich höhere Reibung als eine standardmäßige gezahnte Backe; Reibungskoeffizient bis zu 0,8 bei weichem Stahl. RHS-GS1 kombiniert eine Stiftgreifbacke mit einer glatten Backe.

Empfohlene Verwendung

• Wenn hohe Reibung zwischen Werkstück und Spannmittel erforderlich ist.
• Wenn kleine Spuren am Werkstück durch das Anschlagmodul akzeptabel sind.

Details (Zusammenfassung)

• Typ | Ca.-Gewicht (g) | Zeichnungen | 3D-Datei
• RHS-G1 | 1 150 g | PDF-Zeichnung (RHS-G1_D.pdf) verfügbar | STEP (RHS-G1.stp) verfügbar
• RHS-GS1 | 1 150 g | PDF-Zeichnung (RHS-GS1_D.pdf) verfügbar | STEP (RHS-GS1.stp) verfügbar

Technische Spezifikationen

• Produktfamilie / Kategorien: Multi-Rail RH; Multi-Rail System; RH-Anschlagmodule; Anschlagmodule; Systemkomponenten.
• Modelle: RHS-G1 (zwei HSS‑Stifte), RHS-GS1 (ein HSS‑Stift + eine glatte Backe).
• Greifstifte: HSS‑Stifte, die in das Werkstück eindringen und kleine Spuren hinterlassen.
• Reibung: Höher als bei standardmäßiger gezahnter Backe; Reibungskoeffizient bis zu 0,8 bei weichem Stahl.
• Gewicht (ca.): 1 150 g pro Einheit.
• Zeichnungen: PDF-Zeichnungen verfügbar (RHS-G1_D.pdf, RHS-GS1_D.pdf).
• 3D-Dateien: STEP-Dateien verfügbar (RHS-G1.stp, RHS-GS1.stp).
