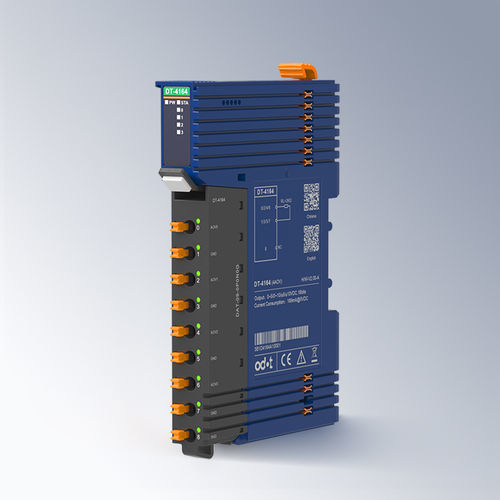

Analoges Ausgangsmodul DT-4164

4 Kanäle4 AnalogausgängeStrom

Produktübersicht: - 4-Kanal-Spannungsausgangsmodul, das 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, 16-Bit-Auflösung unterstützt. Modulmerkmale: - Das Modul unterstützt 4-Kanal-Spannungssignalausgang - Ausgangsbereich: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, 16-Bit-Auflösung - Das Modul verfügt über 4 analoge Ausgangs-LED-Anzeigen - Das Ausgangssignal des Moduls ist ein einseitiger gemeinsamer Masseausgang - Hochgeschwindigkeits-Redundanz-Rückwandbus mit steckbaren Klemmenblöcken Technische Parameter: Allgemeine Parameter - Stromverbrauch: 169mA@5VDC - Feldstromversorgung: 19.2~28.8VDC (Nennwert: 24VDC) - Verdrahtungsdurchmesser: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Steckbare Klemme: Unterstützung - Rückwandbus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Eingangsparameter - Kanalanzahl: 4-Kanal-Spannungsausgang - Auflösung: 16 Bit - Ausgangsbereich: 0~5V/0~10V/ -5V~5V/ -10V~10V - Übergangszeit: 1.5ms/4 Kanäle - Kurzschlussstrom: 15mA - Linearitätsfehler: ≤±0.03% - Temperaturfehler: ≤±0.005%/°C - Wiederholbarkeit: ≤±0.05% - Messfehler: ±0.2% (@25°C), ±0.4% (@-35°C~60°C) - Diagnosefunktion: DAC-Überhitzungsfehler: Unterstützung Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35°C~60°C - Betriebstemperatur bei vertikaler Installation: -35°C~50°C - Lagertemperatur: -40°C~85°C - Umgebungsluftfeuchtigkeit: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: II - Schutzart: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A) Hauptspezifikationen / Merkmale: - 4 Spannungsausgangskanäle - Ausgangsbereich: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - 16-Bit-Auflösung - LED-Anzeigen für jeden Ausgang - Einseitiger gemeinsamer Masseausgang - Hochgeschwindigkeits-Redundanz-Rückwandbus - Steckbare Klemmenblöcke - CE-zertifiziert - DIN-Schienenmontage - Betriebstemperatur: -35°C bis 60°C (horizontal), -35°C bis 50°C (vertikal) - Schutzart: IP20
