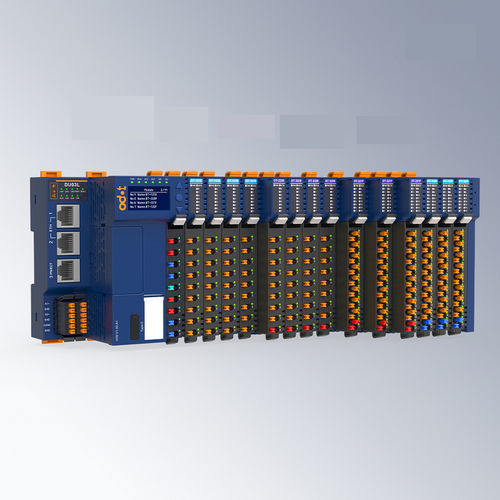

Analoges Ausgangsmodul DT-4168

8 Kanäle8 AnalogausgängeStrom

Produktübersicht: 8-Kanal-Spannungsausgangsmodul, das 0~5VDC/0~10VDC/±5VDC/±10VDC unterstützt, 16-Bit-Auflösung. Modulmerkmale: - Ausgangsbereich 0-20mA oder 4-20mA einstellbar. - Der interne Bus des Moduls und der Feldausgang verwenden kapazitive Isolation. - Das Ausgangssignal des Moduls ist ein einseitiger gemeinsamer Masseausgang. - Hochgeschwindigkeits-Redundanz-Rückwandbus mit steckbaren Klemmenblöcken. Technische Parameter: Allgemeine Parameter - Stromverbrauch: 35mA@5VDC - Feldleistung: 19.2~28.8VDC (Nominal: 24VDC) - Verdrahtungsdurchmesser: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Steckbare Klemme: Unterstützung - Rückwandbus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Ausgangsparameter - Kanalanzahl: 8 Kanäle Stromausgang - Auflösung: 16 Bit - Ausgangsbereich: 0~20mA/4~20mA - Übergangszeit: 1ms/4 Kanäle (der Filterpegel ist 0) - Eingangsimpedanz: Max.500Ω - Linearitätsfehler: ≤±0.03% - Temperaturfehler: ≤±0.005%/K - Wiederholbarkeit: ≤±0.05% - Messfehler: ±0.2% (@25℃), ±0.4% (@-35℃~60℃) - Diagnose: 24V Stromausfall: Unterstützung, Leitungsfehler: Unterstützung, DAC-Kommunikationsfehler: Unterstützung Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A) Hauptspezifikationen: - 8 analoge Spannungsausgangskanäle - Ausgangsbereich: 0~5VDC/0~10VDC/±5VDC/±10VDC - Auflösung: 16 Bit - Stromverbrauch: 35mA@5VDC - Feldleistung: 19.2~28.8VDC (Nominal: 24VDC) - DIN-Schienenmontage, Abmessungen: 119*14*80mm - CE-zertifiziert - Betriebstemperatur: -35℃~60℃ (horizontal), -35℃~50℃ (vertikal) - Schutzgrad: IP20
