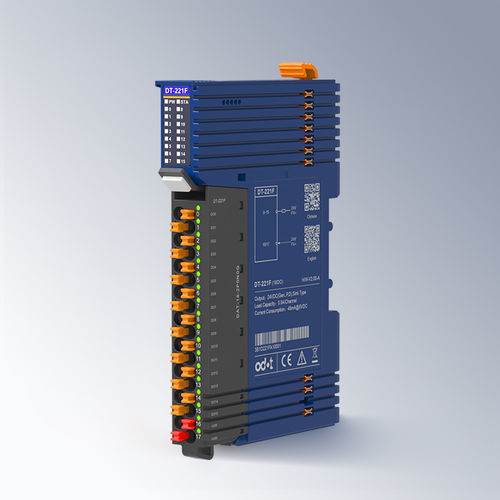

Digitales Ausgangsmodul DT-221F

16 Kanäle16 DigitalausgängeStrom

Digitales Ausgangsmodul mit 16 Kanälen 24VDC/NPN/niedriger Pegel ist gültig Moduleigenschaften - Das Modul unterstützt 16 Kanäle für digitale Ausgänge, der niedrige Ausgangspegel ist gültig und die Ausgangsspannung beträgt 0V. - Das Modul verfügt über 16 LED-Anzeigen für digitale Ausgangskanäle. - Das Modul hat die Funktion der thermischen Abschaltung und des Überstromschutzes. - Hochgeschwindigkeits-Redundanz-Rückwandbus mit steckbaren Klemmenblöcken. Technische Parameter Allgemeine Parameter - Stromverbrauch: 48mA@5VDC - Feldleistung: 19.2~28.8VDC (Nennwert: 24VDC) - Verdrahtungsdurchmesser: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Steckbare Klemme: Unterstützung - Rückwandbus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessungen: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Eingangsparameter - Kanalanzahl: 16 Kanäle Ausgang - Anzeige: 16 Kanalanzeigen - Ausgangstyp: Transistorausgang, NPN - Lastkapazität: 12W (0.5A)/ pro Kanal - Ausgangsstrom des Moduls: Max.8A - Lastwiderstand: Min.48 Ω - Ausgangsverzögerung: AUS zu EIN: Max.100μs, EIN zu AUS: Max.200μs - Ausgangsspannung: 0V - Reststrom: <8 μA - Schaltfrequenz: Ohmsche Last: Max.100Hz, Induktive Last: Max.2Hz - Modul-Fehlerbehandlung: Ausgangsfehlerwert oder letzter Ausgangswert kann konfiguriert werden - Schutzfunktion: Überstromschutz, Schutzstrom: 0.7~1.4A Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A)
