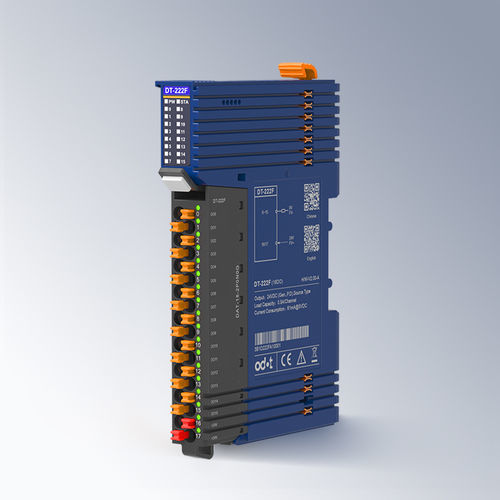

Digitales Ausgangsmodul DT-222F

16 Kanäle16 Digitalausgängemit 16 PNP-Ausgängen

Digitales Ausgangsmodul mit 16 Kanälen 24VDC/PNP/hoher Pegel ist gültig Moduleigenschaften - Das Modul unterstützt 16 digitale Ausgangskanäle, die Ausgangsspannung beträgt 24VDC und der hohe Ausgangspegel ist gültig. - Das Modul verfügt über 16 LED-Anzeigen für digitale Ausgangskanäle. - Das Modul hat Funktionen zur thermischen Abschaltung und Überstromschutz. - Das Modul unterstützt Kurzschlussschutz und Überlastschutz. - Hochgeschwindigkeits-Redundanz-Rückwandbus mit steckbaren Klemmenblöcken. Technische Parameter Allgemeine Parameter - Stromverbrauch: 61mA@5VDC - Feldleistung: 19.2~28.8VDC (Nennwert: 24VDC) - Verdrahtungsdurchmesser: Min.0.2mm²(AWG24) Max.1.5mm²(AWG16) - Steckbare Klemmen: Unterstützung - Rückwandbus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessungen: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Ausgangsparameter - Kanalanzahl: 16 Kanäle Ausgang - Anzeige: 16 Kanalanzeigen - Ausgangstyp: Transistorausgang, PNP - Lastkapazität: 12W (0.5A)/ pro Kanal - Ausgangsstrom des Moduls: Max.8A - Lastwiderstand: Min.48 Ω - Ausgangsverzögerung: AUS zu EIN: Max.100μs EIN zu AUS: Max.200μs - Schaltfrequenz: Ohmsche Last: Max.100Hz Induktive Last: Max.2Hz - Modul-Fehlerbehandlung: Ausgangsfehlerwert oder letzter Ausgangswert kann konfiguriert werden - Schutzfunktion: Überstromschutz, Schutzstrom: 0.7~1.4A Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A SURGE: Gleichtakt ±2kV, Leistungsstufe A EFT: ±2kV, Leistungsstufe A) Hauptspezifikationen / Technische Merkmale - 16 digitale Ausgangskanäle, 24VDC, PNP-Typ - LED-Anzeigen für jeden Kanal - Thermische Abschaltung, Überstrom, Kurzschluss und Überlastschutz - Doppelte Bus-Redundanz, steckbare Klemmen - DIN-Schienenmontage, CE-zertifiziert - Betriebstemperatur: -35℃ bis 60℃ (horizontal), -35℃ bis 50℃ (vertikal) - Schutzgrad IP20 - Abmessungen: 119*14*80mm
