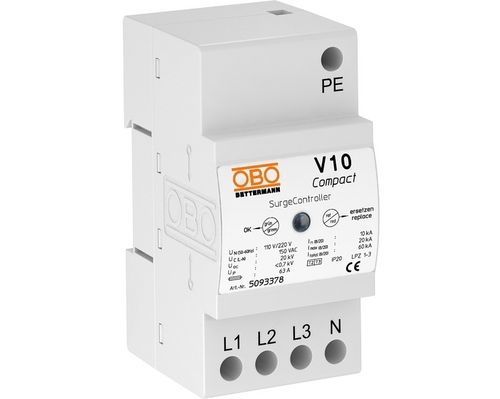

Überspannungsableiter Typ 2 V10 Compact

Typ 3Klasse IIKlasse III

Produktbeschreibung
Der V10 Compact ist eine kompakte Überspannungs-Schutzeinrichtung zur Montage auf einer 35 mm Hutschiene. Entwickelt für Unterverteiler und Geräteschutz, bietet er kombinerten Typ 2+3 Schutz mit schneller Ansprechzeit und geprüfter Blitzstromfestigkeit. Geeignet für TN- und TT-Systeme, mit visueller Zustandsanzeige und umweltfreundlicher Verpackung.

Hauptmerkmale

• Überspannungsschutz in Unterverteilern nach VDE 0100-443 (IEC 60364-4-44)
• Abschaltvermögen bis zu 20 kA (8/20) gesamt
• Hochleistungs-Varistor-Systeme
• Integrierte thermische und dynamische Trennvorrichtung mit visueller Funktionsanzeige
• Anwendung: Unter-/Etagenverteiler sowie Geräteschutz
• Blitzstromgeprüft
• 5 Jahre Garantie
• EG-Konformitätserklärung (CE) und Eurasische Konformität (EAC)
• Übergang von LPZ 1 zu LPZ 3
• Schutzgerät nach DIN EN 61643-11 / IEC 61643-11 (Typ 2+3)
• Verpackung ohne Kunststoff; vollständig aus recyceltem Karton
• CO2-Fußabdruck (PCF) verfügbar

Technische Daten

• Anzahl der Pole: 2
• Netzform: Alle (TN, TN-C-S, TN-S, TT)
• Anzeige am Gerät: Visuell
• Schutzart: IP20
• Nennableitstrom (8/20 µs) [L-N]: 10 kA
• Nennableitstrom (8/20 µs) [N-PE]: 10 kA
• Explosionsgeschützte Ausführung: nein
• Prüfklasse, Typ 1: nein
• Fernmeldung: nein
• Prüfklasse, Typ 2: ja
• Prüfklasse, Typ 3: ja
• Nennspannung AC (50/60 Hz): 230 V
• Max. Dauerbetriebsspannung AC: 255 V
• Integrierte Sicherung: nein
• Polversion: 1+N/PE
• Montageart: Hutschiene 35 mm
• Für Außenanwendung geeignet: nein
• Max. netzseitiger Überstromschutz: 63 A gG
• ROHS-konform: ja
• Betriebstemperatur, min.: -40 °C
• Betriebstemperatur, max.: 70 °C
• Zugelassener Temperaturbereich, min.: -40 °C
• Zugelassener Temperaturbereich, max.: 70 °C
• Drehmoment: 2 Nm
• SPD nach IEC 61643-11: Klasse II+III
• SPD nach EN 61643-11: Typ 2+3
• Blitzschutzzone (LPZ): 1→3
• Max. Ableitstrom (8/20 μs): 20 kA
• Arrester-Impulsstrom (8/20 µs) [gesamt]: 20 kA
• Nachstrom-Unterbrechungsvermögen (eff) [N-PE]: 0,1 kA
• Ansprechzeit: <25 ns
• Max. Sicherung: 63 A
• Max. netzseitiger Überstromschutz (wiederholt): 63 A gG
• Dimension (wie aufgeführt): 255V
• Feuchtigkeit, min.: 5 %
• Feuchtigkeit, max.: 95 %
• Leiterquerschnitt, flexibel (feindrähtig), min.: 2,5 mm²
• Leiterquerschnitt, flexibel (feindrähtig), max.: 10 mm²
• Leiterquerschnitt, flexibel, min. (AWG): 13 AWG
• Leiterquerschnitt, flexibel, max. (AWG): 8 AWG
• Leiterquerschnitt, starr (einzeln/mehrdrähtig), min.: 2,5 mm²
• Leiterquerschnitt, starr (einzeln/mehrdrähtig), max.: 10 mm²
• Leiterquerschnitt, starr, min. (AWG): 13 AWG
• Leiterquerschnitt, starr, max. (AWG): 8 AWG
• Kleinste Verkaufseinheit: 1 Stück
