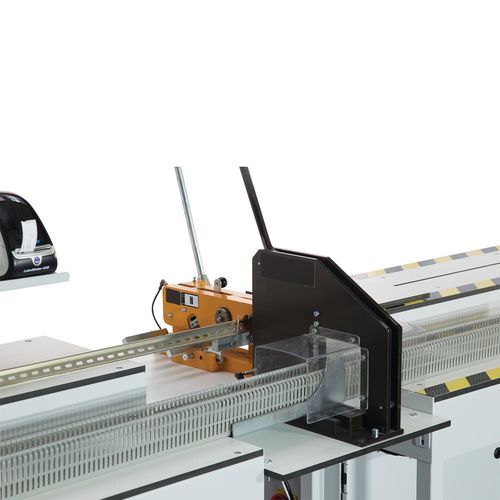

Guillotine-Schneidemaschine NC-Cut

für PVCfür Metallfür Kupfer

Produktübersicht
Der NC-Cut ist eine halbautomatische Schneidemaschine für das präzise Zuschneiden von Hutschienen, Kabelkanälen und kompatiblen Sammelschienen zur Optimierung der Schaltschrankmontage und Reduzierung von Materialverschwendung. Das System importiert vorhandene Schaltschrank-Layouts und erzeugt eine Schnittliste zur Bedienerführung.

Anwendungen

• Fertigung von Schaltschränken und Steuergehäusen
• Verdrahtungswerkstätten und Hersteller von Verteilerschränken
• Werkstätten mit Bedarf an reproduzierbaren, hochgenauen Schnitten für die Serienfertigung

Merkmale

• Motorische Anschläge führen das Material zu den Scheren und ersetzen manuelle Messungen
• Hochwertige Scheren gewährleisten präzise Schnitte und lange Werkzeuglebensdauer
• Jedes zugeschnittene Teil erhält ein Aufkleberetikett zur korrekten Positionierung auf dem Montagepaneel
• Schnittlänge (max / min): 2.200 mm / 140 mm (86,6 in / 5,5 in)
• Maschinenabmessungen (H x B x T) montiert, ohne Schwingungsdämpfer: 860 x 4.220 x 675 mm (33,8 x 166 x 26,5 in)
• Höhe / Einstellung Schwingungsdämpfer: 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
• Wiederholgenauigkeit: 0,5 mm
• Schneidet Kabelkanäle bis zu 125 mm (4,9 in) Breite
• Unterstützte Hutschienen-Typen: NS 15, NS 35/7.5, NS 35/15
• Unterstützter Sammelschienen-Typ: NLS-CU 3/10
• Elektrische Versorgung: 110–240 V, einphasig, 50/60 Hz

Spezifikationen

• Katalognummer / Modell: NC-Cut
• Schnittlänge (max / min): 2.200 mm / 140 mm (86,6 in / 5,5 in)
• Maschinenabmessungen (H x B x T): 860 x 4.220 x 675 mm (33,8 x 166 x 26,5 in)
• Höhe / Einstellung Schwingungsdämpfer: 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
• Wiederholgenauigkeit: 0,5 mm
• Maximale Kabelkanalbreite: 125 mm (4,9 in)
• Unterstützte Hutschienen-Typen: NS 15, NS 35/7.5, NS 35/15
• Unterstützter Sammelschienen-Typ: NLS-CU 3/10
• Jedes zugeschnittene Teil mit Etikett für Panel-Positionierung
• Motorische Anschläge und Präzisionsscheren für automatisierte, genaue Schnitte
• Nennspannung: 110–240 V, einphasig, 50/60 Hz
