Verarbeitungsanlage PWA6000

Übersicht

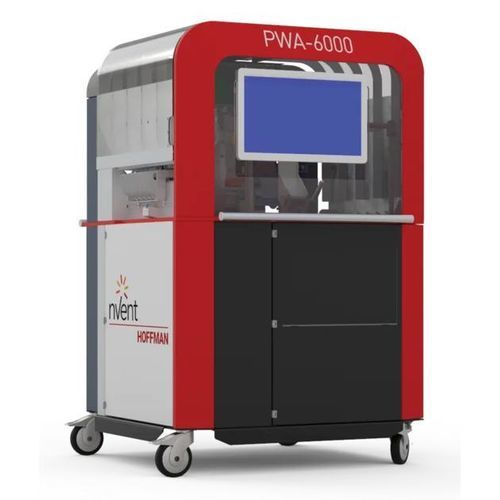

Das Kabelbearbeitungszentrum optimiert die Kabelproduktion und reduziert die Bearbeitungszeit um bis zu 75 %. Der PWA6000 automatisiert vollumfänglich das Schneiden auf Länge, Abisolieren, Crimpen, Markieren und Bündeln von Kabeln. Die Maschine verfügt über eine interne automatische Zuführung mit 12 Spulen (4 externe und 8 interne) und unterstützt ein externes Lagerzubehör zur Zuführung zusätzlicher Kabel ohne Nutzung der internen Spulen, wodurch Umrüstzeiten reduziert werden. Die Maschine kann Aderendhülsen an beiden Enden anbringen und beide Enden markieren. Fertige Leitungen werden auf Klebeband in vorgegebener Reihenfolge gebündelt, um die Kommissionierung und die nachgelagerte Montage zu optimieren. Der vollautomatisierte Vorfertigungsprozess dient der Optimierung der Schaltschrankverdrahtung und zur Kostenreduzierung.

Hauptmerkmale

• Mensch-Maschine-Schnittstelle mit 21,5-Zoll-Touchscreen
• Automatische Zuleitung mit 12 Spulen (4 extern, 8 intern)
• Externes Zubehör zur Lagerung zusätzlicher Leitungen zur Zuführung und Reduzierung von Wechselzeiten
• Elektropneumatischer Abstreifer und Crimper mit 5-fach Magazin zur Verarbeitung von isolierten Aderendhülsen auf Rolle
• Crimplänge einstellbar auf 8 mm oder 10 mm
• Fertige Leitungen können Aderendhülsen an beiden Enden ohne manuelle Eingriffe aufweisen
• Leitungsmarkierungssystem mit Direktdruck auf jedem Ende; Markierung mit blauer Tinte geeignet für die meisten Leitungsfarben
• Verarbeitbarer Querschnitt: 0,5 mm² bis 2,5 mm² (AWG 20–14) ohne Rüstzeiten
• Produktionsgeschwindigkeit: ca. 120 Leitungen/Stunde inklusive beider Enden
• Maschinensoftware enthält Personal Wiring Suit als intuitives Programmiersystem für den PWA6000
• Externes Zubehör zur Lagerung und zum Transport fertiger Leitungen zur Schaltschrankfertigung; Zubehör enthält Bildschirm zur Visualisierung der Schaltschrankverdrahtung (Quelle, Ziel und Routing)
• Schnittstellen zu eCAD-Systemen (IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD oder ähnlich) oder CSV/Excel-Dateien

Tabelle - Katalog / Leitungsgröße
Katalognummer: PWA6000
Leitungsgröße (imperial): #20 - #14
Leitungsgröße (metrisch): 0,5 mm² min

Anwendungen / Vorteile

• Reduziert die Leitungsbearbeitungszeit und den manuellen Aufwand für die Schaltschrankverdrahtung
• Sicherstellt wiederholbare, konsistente Qualität der vorgefertigten Leitungen
• Bündelung auf Klebeband in vorgegebener Reihenfolge zur Optimierung der Kommissionierung und nachgelagerten Montage
• Reduziert die Gesamtkosten der Schaltschrankverdrahtung durch Automatisierung und Prozessoptimierung

Technische Daten

• Modell: PWA6000
• HMI: 21,5-Zoll-Touchscreen
• Zuführung: interne automatisierte Zuführung mit 12 Spulen (4 extern, 8 intern); externes Zuführ-/Lagerzubehör unterstützt
• Bearbeitungsoperationen: Schneiden auf Länge, Abisolieren, Crimpen, Markieren, Bündeln
• Crimpen: elektropneumatisches Crimpen mit 5-fach Magazin; Crimplänge einstellbar auf 8 mm oder 10 mm
• Aderendhülsen: Anbringung an beiden Enden unterstützt; Aderendhülsen optional
• Leitungsmarkierung: Direktdruck auf Leiter (blaue Tintenmarkierung geeignet für die meisten Farben)
• Verarbeitbarer Querschnitt: 0,5 mm² bis 2,5 mm² (AWG 20–14)
• Typische Geschwindigkeit: ~120 Leitungen/Stunde (inkl. beider Enden)
• Software: beinhaltet Personal Wiring Suit; unterstützt Import aus eCAD-Systemen oder CSV/Excel
• Schnittstellen: IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD oder ähnlich, oder CSV
• Leistungsaufnahme: Nennspannung 110–240 V 1~ 50/60 Hz; Nennstrom: 16 A
• Druckluft: 6–8 bar; Absaugleistung: 300 l/min
• Aufstellfläche / Maschinendimensionen: Breite 1050 mm x Tiefe 1150 mm
• Handhabung fertiger Leitungen: Bündelung auf Klebeband in vorgegebener Reihenfolge; optionales externes Zubehör zum Speichern und Transport fertiger Leitungen zur Schaltschrankfertigung
• Zusätzliche Funktionen: bringt Aderendhülsen beidseitig an, kann Isolierung zum Entfernen schneiden, akzeptiert Leitungen aus unterschiedlichen Chargenbehältern
