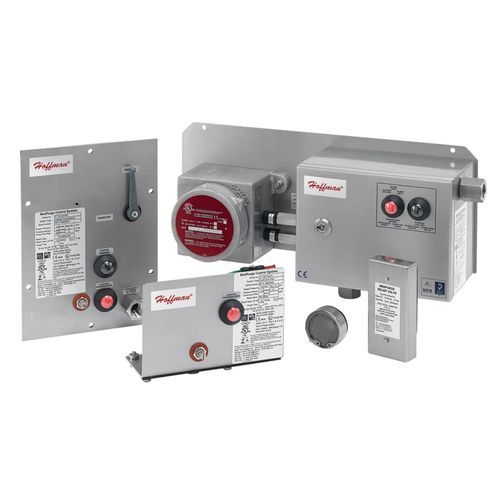

Drucksystem PLCF1YZ

Übersicht
Purge und Druckaufbau sind Schutzmaßnahmen für Gehäuse (mindestens IP54 empfohlen), die interne explosionsfähige Gase oder Stäube entfernen und anschließend mittels sauberer Schutzluft oder Inertgas einen positiven Innendruck aufrechterhalten. Es werden zwei Verfahren angeboten: Leckkompensation (Druck halten durch Ausgleich von Verlusten) und Dauerstrom (Druck halten durch kontinuierlichen Schutzluftstrom). Diese Einheit ist für Leckkompensation ausgelegt und für Einbaumontage konzipiert; Zertifizierungsoptionen: Typ Y und Typ Z.

Merkmale

• Alle Außenbauteile aus Edelstahl 316 oder korrosionsbeständigem Verbundwerkstoff
• Platzsparende Modelle: bündige Einbaumontage oder optionale Außenmontage
• Lokale Sichtanzeigen für Systemstatus und Purge‑Status
• Leckkompensationsmodelle mit Schnellreinigungsventil und Sichtanzeige für die Purge
• Arbeitsgas: trockenes, sauberes Inertgas, 60–115 PSI (4–8 bar)
• Betriebstemperaturbereich: -20°C bis 55°C (-4°F bis 131°F)
• Typ X Variante verfügbar mit automatischem Purge‑Zyklus und 4P NO/20A/440VAC Schütz (Spule 115 VAC oder 230 VAC)

Industrienormen

• Typ X
• Ex [px] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Europa: ATEX Kategorie 2 GD
• Zert. Nr. Sira 14ATEX1045X
• USA/Kanada: NFPA496 Cl I Div 1 Gruppen A, B, C & D
• UL E466718
• Typ Y
• Ex [py] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Typ Z
• Ex [pz] Ex [p]
• IECEx SIR.0019X [Gc, Dc]

Produktmerkmale / Spezifikationen

• Artikelnummer: 27143
• Material: Edelstahl 316L
• Oberfläche: Gebürstet
• Dicke (imperial): 11ga
• Dicke (metrisch): 3,18 mm
• Betriebsart: Leckkompensation
• Montage: Einbaumontage
• Zertifizierungsdetails: Typ Y; Typ Z
• Gewicht: 7,8 lb
• UPC: 783510271435
• EAN: 8713574246300
• Standardverpackungsmenge: 1
• Packstückmenge: 1

eigenschaften / technische daten

• Katalog#: PLCF1YZ
• Betrieb: Leckkompensation (Steuereinheit und Überdruckventil) oder Dauerstrom (Steuereinheit, kalibriertes Auslassorificium und Überdruckventil)
• Empfohlene Gehäusetypen: Typ 4, 4X und 12 (mindestens IP54)
• Gaszufuhr: trockenes, sauberes Inertgas, 60 PSI (4 bar) bis 115 PSI (8 bar)
• Betriebstemperaturbereich: -20°C bis 55°C (-4°F bis 131°F)
• Außenbauteile: Edelstahl 316 oder korrosionsbeständiger Verbundwerkstoff
• Montageoptionen: bündig (intern) oder außen
• Alarm/Anzeige: Lokale Sichtanzeige und potentialfreier Kontakt für Fernalarm (Y/Z‑Modelle); Typ X trennt die Stromversorgung bei Druckverlust und startet den automatischen Purge‑Zyklus
• Typische Gehäusevolumen‑Empfehlung: Leckkompensation Typ Y/Z typischerweise für Gehäuse ≤ 60 ft³; Dauerstrom typischerweise empfohlen für Gehäuse ≤ 17 ft³
