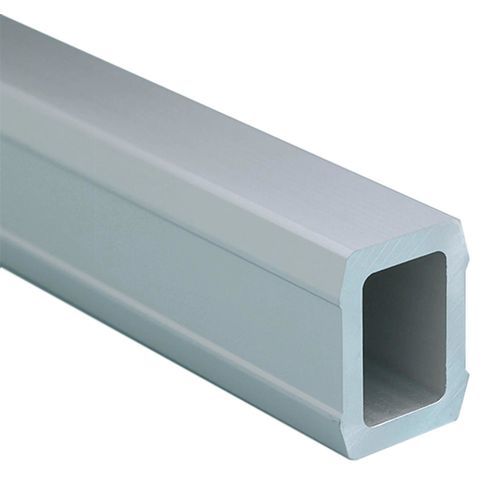

Aluminiumprofil CCS2T series

rechteckigMontagezur Herstellung von Trägern

Produktübersicht
Das Compact Series 2 Tube ist ein hohles Aluminiumprofil, ausgelegt zur Sicherstellung der Tragstruktur und als Leitung für die Verkabelung von Geräten in HMI-Arm-Systemen. Es lässt sich mit den Verbindungselementen der Compact Series 2 kombinieren und wird mittels Klemmschrauben am Tragarm befestigt.

Eigenschaften

• Hohles Aluminiumprofil in Standardlängen erhältlich: 500 mm, 1000 mm, 1500 mm
• Verbindungselemente werden zur sicheren Montage mit Klemmschrauben am Tragarm befestigt
• Maximale Traglast des montierten Compact Series 2 HMI-Arm-Systems: 45,8 kg (101 lb)

Produkt-SKUs und Hauptmaße

• CCS2T5 — Artikel 66290 — Länge: 500 mm (19,68 in) — Breite: 45 mm (1,77 in) — Tiefe: 60 mm (2,36 in) — Wandstärke: 8 mm (0,31 in) — Innere Querschnittsfläche: 12,65 cm² (1,96 in²) — Quick Ship: No
• CCS2T10 — Artikel 66580 — Länge: 1000 mm (39,37 in) — Breite: 45 mm (1,77 in) — Tiefe: 60 mm (2,36 in) — Wandstärke: 8 mm (0,31 in) — Innere Querschnittsfläche: 12,65 cm² (1,96 in²) — Quick Ship: Yes
• CCS2T20 — Artikel 66590 — Länge: 1500 mm (59,06 in) — Breite: 45 mm (1,77 in) — Tiefe: 60 mm (2,36 in) — Wandstärke: 8 mm (0,31 in) — Innere Querschnittsfläche: 12,65 cm² (1,96 in²) — Quick Ship: Yes

Material und Oberfläche

• Material: Aluminium
• Oberfläche: Eloxiert (anodized)

Technische Daten

• Hohles Aluminiumprofil geeignet für Kabelführung und strukturelle Unterstützung
• Verfügbare Standardlängen: 500 mm, 1000 mm, 1500 mm
• Verbindungselemente werden mit Klemmschrauben am Tragarm befestigt
• Maximale Kapazität des montierten HMI-Arm-Systems: 45,8 kg (101 lb)
• Typische innere Querschnittsfläche: 12,65 cm² (1,96 in²)
• Standardabmessungen des Profils: Breite 45 mm (1,77 in); Tiefe 60 mm (2,36 in); Wandstärke 8 mm (0,31 in)
• Repräsentative SKUs: CCS2T5 (500 mm), CCS2T10 (1000 mm), CCS2T20 (1500 mm)
