Pneumatische Förderanlage / in verdichteter Phase M504

für pneumatische Förderungfür verbrennungfür Silo

Übersicht

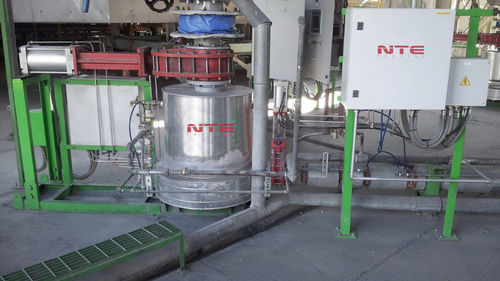

Der Minijet Ash On Skid M504 von NTE Process ist eine vorgefertigte, vormontierte Skid‑Einheit für die dichtphasen Pneumatikförderung von Flugasche und Filter/ESP‑Stäuben. Sie wurde für anspruchsvolle Industrieanwendungen wie Stahlwerke, Biomasseanlagen, Müllverbrennungsanlagen und Glaswerke entwickelt.

Installation & Integration

• Konzipiert für die Montage unter Silos und Trichtern sowie für den Anschluss an Economiser‑ und Kesselausgänge bei entsprechender Vorbereitung.
• Kompatibel mit dem Klumpenbrecher M503 und Crusher‑Systemen zur Behandlung von Agglomeraten und zur Vermeidung von Verstopfungen.
• Kompaktes Skid‑Format erleichtert die mechanische und elektrische Integration in bestehende Förderanlagen.

Ventil & Verschleißfestigkeit

• Ausgestattet mit dem M508 Doppel‑Keramikscheibenventil, speziell für Asche und stark abrasive Medien.
• Ventil temperaturfest bis 400°C und ohne Dichtungen konstruiert, um typische Ausfallpunkte zu reduzieren.
• Keramische Dichtflächen verringern den Verschleiß deutlich, verlängern Wartungsintervalle und senken Betriebskosten.
• Enthält Reinigungssysteme für Dichtungen und Ventilsitz zur Vermeidung von Ablagerungen und zur Vereinfachung der Wartung.

Steuerung & Betrieb

• Skid kann mit einem Bordbedienfeld und HMI für stand‑alone Betrieb und lokale Überwachung geliefert werden.
• Alternativ mit einer Anschlussdose für Ferntastung (analog oder digital) und Anlagenintegration erhältlich.
• Niedriger Druckluftverbrauch ermöglicht den Betrieb über das übliche Druckluftnetz der Anlage.

Technik & Leistung

• Kombiniert die Minijet‑Bodenfluidisierungstechnologie (kompakter Förderer für potenziell kohäsive Pulver) mit den Air Assist®‑Einheiten (M366/M533) für gesteuerte Lufteinbringung entlang dichtphasen Leitungen.
• Wirksam beim Transport von Kohle-, Heizöl‑ und Biomasseasche über lange Distanzen und bei hohen Durchsätzen.
• Modulares Design ermöglicht das Koppeln mehrerer Minijet‑Einheiten auf einer Förderleitung zur Erhöhung der Förderleistung bei beengten Platzverhältnissen.

Eigenschaften / Technische Daten

• Typ: vorgefertigte, vormontierte Skid‑Einheit für dichtphasen Pneumatikförderung
• Modell: Minijet Ash On Skid M504
• Einsatzstoffe: Flugasche und Filter/ESP‑Stäube; stark abrasive Aschen
• Ventiltyp: Doppel‑Keramikscheibenventil M508 (ohne Dichtungen)
• Max. Ventiltemperatur: bis 400°C
• Wartungsmerkmale: keramische Dichtflächen; Reinigungsanlagen für Dichtungen und Ventilsitz
• Installationspositionen: unter Silos, Trichtern, Economisern und Kesselauslässen (mit geeignetem Klumpenbrecher/Crusher)
• Kompatibles Zubehör: Klumpenbrecher M503, Crusher‑Systeme, Air Assist® M366/M533
• Steuerungsoptionen: Bordbedienfeld mit HMI oder Anschlussdose für Fernsteuerung (analog/digital)
• Luftversorgung: geringer Druckluftverbrauch; kompatibel mit Standard‑Druckluftnetzen
• Modularität: mehrere Einheiten können auf derselben Leitung verbunden werden, um Volumen zu erhöhen
