Pneumatische Förderanlage / in verdichteter Phase M504

für Heizkesselfür verbrennungfür Biomasse

Übersicht

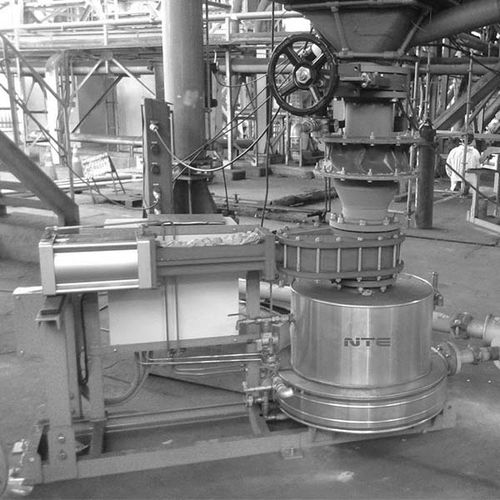

Der Minijet Ash On Skid M504 ist eine vormontierte, vorkonfektionierte Skid-Einheit für dichtephasige pneumatische Förderung von Flugasche und staubigen, abrasiven Materialien aus Filtern und ESP. Geeignet für industrielle Einsatzorte wie Stahlwerke, biomassebefeuerte Anlagen, Müllverbrennungsanlagen und Glaswerke.

Installation und Integration
Konzipiert zur Montage unter Silos, Trichtern, Economizern und Kesseln. Das Skid lässt sich mit dem Klumpenbrecher M503 und Crusher-Systemen zur Materialaufbereitung vor der Förderung integrieren, um Verstopfungen zu vermeiden.

Ventil und Verschleißfestigkeit
Ausgestattet mit dem M508 Doppel-Keramik-Scheibenventil, geeignet für sehr abrasive Aschen und hohe Temperaturen (bis 400 °C). Das Ventil kommt ohne konventionelle Dichtungen aus und verfügt über Spülsysteme für Dichtungen und Ventilsitz; keramische Dichtflächen reduzieren Verschleiß und Wartungsaufwand.

Steuerung und Betrieb
Das Skid kann mit einem Bordbedienfeld mit HMI für den Inselbetrieb oder mit einer Anschlussdose für Fernsteuerung (analog/digital) geliefert werden. Geringer Druckluftbedarf; Betrieb durch Anschluss an ein Standard-Druckluftnetz.

Technologie und Leistung
Der Minijet vereint das Prinzip des fluidisierten Bodentransports für potenziell kohäsive Pulver mit kontrollierter Lufteinbringung durch Air Assist®-Geräte (M366/M533) entlang der dichtephasigen Förderleitungen. Diese Konfiguration ermöglicht den Aschetransport über lange Distanzen und bei hohen Volumenströmen. Mehrere Einheiten können auf derselben Förderleitung verbunden werden, um Durchsatz zu erhöhen und kompakte Anlagenlayouts zu ermöglichen.

Anwendungsbereiche

• Dichtephasige Förderung von Flugasche und Staub aus Filtern/ESP
• Stahlwerke, biomassebefeuerte Kraftwerke, Müllverbrennungsanlagen, Glaswerke
• Förderung von Kohle-, Öl- oder Biomasseasche über lange Distanzen und bei hohen Durchsätzen

Technische Daten / Spezifikationen

• Modell: Minijet Ash On Skid M504
• Vormontierte, vorkonfektionierte Skid-Einheit
• Geeignet für dichtephasige Förderung von Flugasche und abrasiven Stäuben
• Ventil: M508 Doppel-Keramik-Scheibenventil
• Max. Ventil-Betriebstemperatur: bis 400 °C
• Ohne konventionelle Dichtungen; Spülsysteme für Dichtungen und Sitz
• Kompatibel mit Klumpenbrecher M503 und Crusher-Systemen
• Optionen: Bordbedienfeld mit HMI oder Anschlussdose für Fernsteuerung (analog/digital)
• Niedriger Druckluftverbrauch
• Kombiniert fluidisierten Bodentransport mit Air Assist® (M366/M533)
• Möglichkeit, mehrere Einheiten auf derselben Förderleitung zu verbinden
