Ein führender europäischer Hersteller von Windkraftanlagen wird konische Rollenlager NSK mit hoher Tragfähigkeit in den Getrieben seiner 15-MW-Offshore-Windturbinen einsetzen. Die Serienproduktion und Lieferung der neu entwickelten Lager soll in Kürze beginnen.

Hauptvorteile

• Ungefähr 25 % höhere Tragfähigkeit im Vergleich zum herkömmlichen Produkt durch Optimierung der Rollenkronenform (leichte Bogenform, die Spannungskonzentrationen an den Rollenenden vermeidet).
• Mehr als doppelte Lebensdauer gegenüber dem konventionellen Produkt.
• Geringeres Gewicht, was Bau- und Wartungskosten großer Windturbinen reduziert; Gewichtsreduktion von über 30 % unter gleichen Einsatzbedingungen gegenüber herkömmlichen Lagern.
• Eliminiert in vielen hochbelasteten Anwendungen die Notwendigkeit, Lager größer auszulegen, dank gleichmäßigerer Kontaktdruckverteilung.
• Entwickelt und spezifiziert für Getriebe von 15-MW-Offshore-Windturbinen; Serienproduktion steht unmittelbar bevor.

Technische Details

• Optimierte Rollenkronenform zur Vermeidung von Spannungskonzentrationen an den Rollenden und zur Angleichung des Kontaktflächendrucks zwischen Rollen und Innen-/Außenring.
• NSK nutzte numerische Simulationsexpertise, um die Rollenkronenform abzuleiten und den Kontaktdruck anzugleichen, wodurch übermäßiger Oberflächendruck an den Rollenden selbst unter hohen Lasten verhindert wird.
• Neue hochproduktive Fertigungstechnik zur Herstellung der aufwändigen Kronenform entwickelt.
• Ergebnisse: ~25 % höhere Tragfähigkeit, >2x Lebensdauer, >30 % Gewichtsreduktion unter vergleichbaren Bedingungen.

Bildbeschriftungen

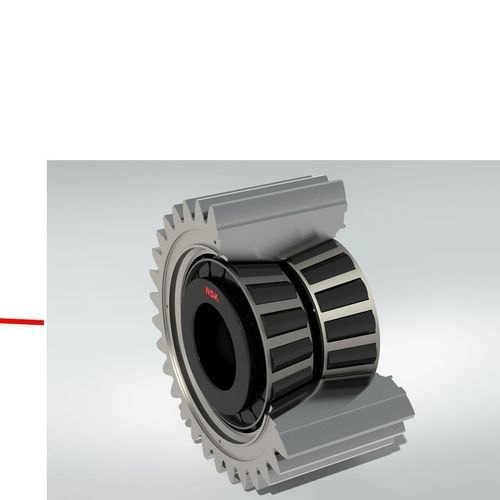

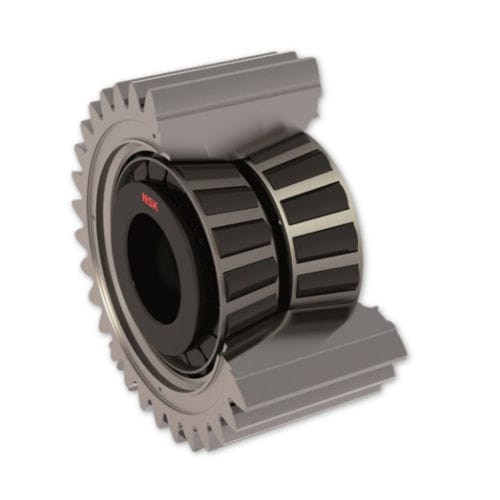

• 1) Das Getriebe einer Windturbine und das NSK Hochlast-Kegelrollenlager (Ausschnitt)
• 2) NSKs optimierte Rollenkronenform
• 3) Die NSK-Lager bieten gleichmäßigen Kontaktdruck an den Rollenden (unten)

Technische Spezifikationen

• Anwendung: Getriebe für 15-MW-Offshore-Windturbinen
• Tragfähigkeit: ≈25 % Steigerung gegenüber dem herkömmlichen Produkt
• Lebensdauer: Mehr als doppelt so lang wie beim herkömmlichen Produkt
• Gewicht: >30 % Reduktion unter gleichen Einsatzbedingungen im Vergleich zu herkömmlichen Lagern
• Konstruktionsmerkmal: Optimierte Rollenkronenform (leichte Bogenform) zur Vermeidung von End-Spannungskonzentrationen und zur Angleichung des Kontaktdrucks
• Entwicklung: Numerische Simulation eingesetzt, um Form abzuleiten und Kontaktdruck zwischen Rollen und Ringen auszugleichen
• Fertigung: Neue hochproduktive Verarbeitungstechnik für Rollenkronen
• Produktionsstatus: Serienproduktion und Lieferung beginnen voraussichtlich in Kürze
